Asus A8R32MVP-Deluxe

Hola amigos de MadBoxPC, gracias a la gente de ATI les podemos ofrecer este nuevo review, esta vez de una placa madre basada en el último Chipset de ATI el RD580.

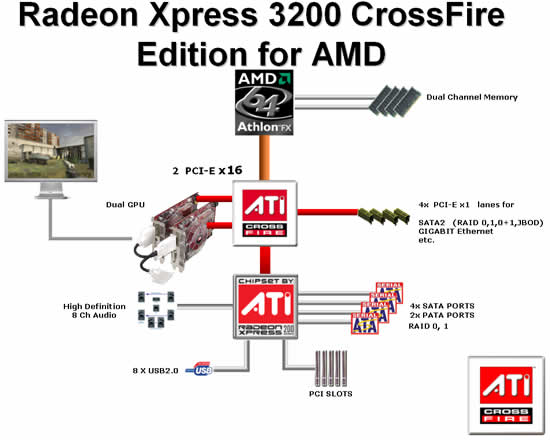

El Radeon Xpress3200 (RD580) A diferencia del RD480 (Xpress1600) el Xpress 3200 permite manejar 2 VGAs imultáneamente a 16X cada una, además es el encargado de manejar la tarjeta de Red Gigabit, el canal de memoria para cuando se utilizan tarjetas hyperMemory tenga un canal único entre memorias y VGA para asi extraer parte de la Ram del sistema como memoria de la VGA. y el Southbridge es quien se preocupa de los Discos Duros (SATA), los puertos USB2.0, el Audio HD y los puertos PCI normales. A pesar de que esta placa utiliza como SouthBridge el ULI M1575, la función es la misma.

Veamos que tal la placa…

Empaque y Bundle

La placa viene en una caja bastante bonita y llamativa como es costumbre en la gama alta de Asus, hecha de cartón resistente pero no muy grueso, en su interior contiene esta otra caja que es donde realmente se alberga la placa y el bundle.

No podía ser menos para una placa High End, en este caso los cables, un «manual» que muestra las bondades multimedia de la plataforma.

Ordenando todo el contenido de la caja nos queda:

– Placa Madre Asus A8R32MVP-Deluxe
– Manual de Media Launcher
– 1 Backplate para I/O
– 5 Cables de Datos SATA
– 5 Adaptadores Molex para discos SATA
– Bracket USB2.0 – GamePort
– 2 Cable IDE y 1 Floppy
– 1 CD Dirvers y Utilidades
– Bracket IEEE 1394 Firewire
– Bracket Puerto Serie

Como ven un Bundle bien completo.

La Placa – Layout

Click para agrandar

Como podemos observar la placa posee un color negro bien sobrio, se ve claramente uno de los 2 slots PCIe 16x, ya que el otro es de color negro, el slot PCIe 1x y 3 slots PCI. La placa está fabricada en base a 4 capas de Silicio con dimensiones de 305mm x 245mm. La posición de los conectores de Energía de la placa es mas bien clásica por decirlo menos, ya que las 2 tomas de energía se encuentran distanciadas, la ATX de 24pines a un costado de la placa junto con los IDEs, una posición bien cómoda y de fácil acceso e instalación, el conector de 12v a un costado del Chipset sobre de la fase de poder, una posición bastante cómoda ya que habría que pasar el cable por detrás de la fuente escondiendo el cable y ayudando al orden interno.

Los orificios de montaje de la placa, son 9 en total y se encuentran ubicados cumpliendo las normativas ATX con lo cual es de fácil instalación en cualquier gabinete ATX. Vale hacer notar que sólo 1 es de «difícil acceso», el situado bajo el slot de memoria.

Un Close Up a la fase de Poder de la placa, esta placa cuenta con 3 fases de poder, algo que argumentar es la ubicación de los capacitores muy pegados al socket del CPU. En las fotos se ve que están refrigeradas por ese disipador de aluminio, que posee el logo de Asus en su centro. Otra cosa que destacar, es el uso de capacitores Electrolíticos de Aluminio de la empresa Sanyo, los cuales ayudan a rectificar y manejar de mejor manera las  altas frecuencias y ruido en la señal.

Por el reverso de la placa no hay nada que argumentar, salvo ese logotipo de Stack Cool 2, la cual es una tecnología que ayuda a la ventilación del reverso de la placa, que según ellos ayuda a mantener la temperatura del reverso en unos 20ºC.

El panel I/O, en donde observamos los conectores de Mouse y Teclado, 4 puertos USB 2.0, los canales de Audio HD, La tarjetas de Red (10/100/1000), además de 1 Puerto eSata , uno LPT y un SPDIF.

Acá podemos ver mas de cerca las tomas de poder de la placa, notar también en la imagen superior el lugar donde pudo o puede estar un molex, en la imagen inferior se aprecian los slots de memoria claramente identificados los bancos para el dual channel.

La separación entre Slots PCIe 16x es bien cómoda, con lo que tarjetas como una X1800/X1900 no se topan entre si, además no perdemos ese puerto PCI que queda entremedio.

La Placa – Layout II

Click para agrandar

El responsable de mover esta placa, el Northbridge RD580 o también conocido como Xpress3200. Recordamos que está fabricado en un proceso de 11micras y según ATI posee un TDP de 7 a 8Watts.

Su compañero de trabajo el Southbridge Uli M1575, encargado de los periféricos y del Audio integrado (Azalia HD), aqui lo vemos junto a los 4 puertos SATA 2 que maneja, y el conector Floppy.

Close Up a la tarjetas de Red Marvel 10/100/1000 una es manejada via PCI y la otra via PCIe.

Una fotito del codec de Audio el Realtek ALC882 también conocida como Azalia, encargada de entregar un sonido de 8 canales de muy buena definición, esta es una versión actualizada del ALC880, compatible con el estándar de Alta Definición de audio de INTEL. Lamentablemente esta versión de codec no soporta Dolby Digital Live.

Este Chip Texas Instruments es el encargado de controlar el puerto FireWire (IEEE1394)

En estas imágenes vemos otro controlador SATA, esta vez es un Silicon Image Sil3132, uno de los puertos que maneja se encuentra cerca suyo (SATA2), el otro está en el panel de I/O como eSATA.

El responsable de generar los clocks para el RD580 es el ICS 951422. En la otra imagen tenemos el encargado de monitorear la placa madre, fabricado entre Windbond e ITE.

BIOS

Con esto te da la bienvenida la placa. «Estilo de Vida para la Computación Personal»

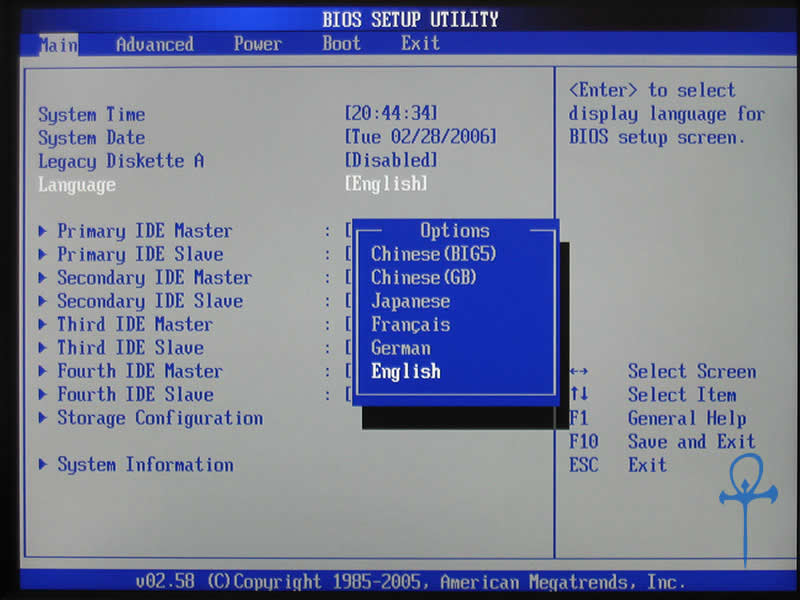

Esta es la pantalla principal de la BIOS, como podrán darse cuenta es una AMI, y muestra las típicas opciones. Como gran novedad nos permite elegir el lenguaje que mostrará la BIOS. Además de poder probar el funcionamiento de nuestra red y sus cables.

En esta pestaña configuramos la gran mayoría de las cosas de nuestro PC, además de nuestras VGAs. Al instalar  ambas tarjetas las velocidades para los 2 slots se configuran inmediatamente a 16x para cada uno. Otra cosa es que podemos modificar valores de cada slot PCIe y la intercomunicación entre sí.

OPCIONES DE OVERCLOCK

El menú se llama JumperFree Configuration, aquí tenemos control sobre el multiplicador del CPU, el Vcore, Vdimm y una opción llamada AI Overclocking la que consiste en modificar la frecuencia del Procesador y del PCIe. En ella podemos variar desde el FSB de 200 hasta 400Mhz y la frecuencia del Bus PCIe desde 100 hasta 150Mhz.

El voltaje de las memorias lo podemos variar desde 2.5v hasta 3.2v y el VCore desde el 1.075v a 1.45v además de un overvolt de hasta +200mV.

Además podemos overvoltear el Northbridge y el Southbridge, variar el voltaje del PCIe hasta 1.5v, del Northbridge hasta 1.5v y del Hypertransport hasta 1.5V, realmente increible esto del overclock.

Al ingresar a la parte de Memory Timing Configuration, se expande este listado en donde podemos manejar los timings de Forma Manual o AUTO, asi como los divisores (100, 133, 166, 183, 200, 216, 233, 250), es muy extensa la lista de timings, al más puro estilo DFI.

Especificaciones Técnicas

Equipo de Pruebas y Overclock

HARDWARE:

AMD Athlon64 3200+ core Venice
Asus A8R32MVP Deluxe
Epox 9NPA+ Ultra
MSI RD480 Neo2
2 x 512 Corsair XMS4400C25
2 x ATI Radeon X1900XT
Seagate Barracuda 80GB Sata
FSP Epsilon FX700-GLN 700W

SOFTWARE:

Windows XP Professional SP2
ATI Catalyst 6.3 WHQL CCC
Everest Ultimate Edition 2006
Sisoft Sandra Lite 2007
HD Tach 3.0.1
SuperPi mod1.4
Futuremark 3DMark03, 05 y 06
F.E.A.R
Quake4

METODOLOGíA:

Las 3 placas fueron testeadas en modo Single Card y en modo Corssfire solamente las que lo soporta (MSI RD480 y la Asus), las VGAs fueron utilizadas a frecuencias Stock 625/1500Mhz. La calidad en los Juegos fué seteada al máximo permitido, Filtros al máximo y detalles High. Los test de Futuremark 3DMark fueron corridos por default, sin cambios de resolución ni nada.

OVERCLOCK

Este punto es importante, a diferencia de su rival MSI, esta Asus es una High End con el famoso RD580, ATI prometió que sería una bestia del overclock, la verdad es que lo que dió me dejó satisfecho en cierto punto. Probando y probando llegamos a un máximo de HTT de 330Mhz. Más allá de estos 330Mhz no eran estables, la placa no partía o no ingresaba a windows, inclusive bajando el multiplicador más allá de 8x. Para asuntos del review realizamos las pruebas a 270×10. Las memorias fueron seteadas 1:1 a 270Mhz latencias 2.5-3-4-8 1T.

Con la configuración de Overclock de la derecha corrimos nuevamente las pruebas.

A modo de resumen es que les mostramos esta tabla con los FSB máximos alcanzados durante los tests, cabe recalcar que todas estas placas han sido testeadas con el mismo Hardware.

Resultados

HD Tach

Aqui vemos que el problema que tiene ATI con su Souhtbridge no se vislumbra, ya que la placa madre MSI incorpora el ULI M1573 y la Asus el ULI M1575. Ahora se espera que se debería remediar el problema con la salida de los nuevos SB600 y SB650 de parte de ATI para el nuevo socket AM2, ya que ULI (más bien nVIDIA) cortó el envío de estos chipsets.

Everest Ultimate Edition 2006

A pesar de utilizar la última versión disponible, ésta reconoce que el chipset de la placa es el RD580, pero no posee aún un soporte completo. Esto no fué impedimento para realizar las pruebas de Memoria.

Lamentablemente de forma stock la placa no destaca mucho por sobre su rival directo NF4 Ultra, si esta diferencia se debe a que el Everest no lo reconoce de buena manera, puede que esté en lo correcto. Con overclock los números son bien razonables para la configuración definida.

Sisoft Sandra Lite 2007

Aquí la cosa cambia, y el Sisoft Sandra sí reconoce el RD580, ahora vemos que los números son favorables para el RD580, claro está con una leve ventaja, casi nula. Con overclock el resultado obtenido es nuevamente el esperado y un pelín más.

SuperPi v1.4mod

Nuevamente una ligera ventaja en default por sobre a sus similares, claro que una diferencia ultra mínima, prácticamente imperceptible. Con overclock el resultado es esperado y casi similar a los obtenidos en otras placas a similar Frecuencia.

Test de Video y Juegos

Empate técnico entre la MSI y la Asus, en donde solo el tema del overclock influye en la variación de resultados. Vale hacer notar la leve ventaja del NF4 Ultra por sobre las otras 2 placas basadas en el chipset ATI.

A diferencia de los tests sintéticos, en los juegos la cosa se equipara. FEAR muestra 1FPS de diferencia entre el RD580 y el NF4Ultra. Con overclock la ganancia de FPS es bien buena.

Crossfire

En este apartado veremos las bondades y diferencias entre el RD580 y el RD480, ya que uno realiza Crossfire a 8x por cada PCIe y el otro Crossfire a 16x por cada PCIe. Las pruebas de Crossfire se realizaron en 2 modos, CPU Stock y con el OC anterior (2700 Mhz).

Tal como se los señalamos antes, ambas tarjetas al poseer un sistema de refrigeración Dual Slot quedan bien espaciadas entre si gracias a la separación entre los slots, lo que ayuda al flujo de aire entre ellas. Nuevamente recordamos que los juegos fueron seteados a máxima calidad, Filtros al Máximo, y los test Sintéticos fueron corridos en configuración por defecto.

En la imágen  inferior se muestran marcados en  color verde claro 2 capacitores muy pegados a las VGAs, por suerte no son pasados a llevar, pero el de la izquierda es quien más ajustado queda, ya que la VGA queda sobre el.

Recordar además que las tarjetas están a frecuencias stock que el Overclock es netamente de Procesador.

Como pensábamos, la ganancia con respecto al RD480 es prácticamente poca, tan sólo 300pts. Con overclock la cosa cambia y se aprecia el real poder de estas tarjetas.

Como pudieron observar el aumento de FPS es bien notorio, Aquí si que se nota la ventaja del RD580 por sobre el RD480, para ello overclockeamos ambas placas para medir relamente el poder del RD580. Eso si hay que hacer notar que un FSB de 270Mhz es lo justo para no hacer cuello de botella a las VGAs.

Conclusiones y Evaluación Final

La verdad es que Asus siempre ha ofrecido productos de calidad, y esta no es la excepción, una placa madre bien equipada en bundle y opciones de overclock, esta fué la primera placa que incorporaba el RD580 que estuvo disponible para el público. Las opciones de overclock y modificaciones de practicamente cada parte de la placa es realmente destacable.

Lamentablemente el tener una placa para 939 a estas alturas es casi «impensado» ya que con la salida del socket AM2 de parte de AMD, el 939 va pronto al sacrificio. Claro está que si aún no deseas cambiarte a AM2, esta placa es una buena alternativa para aquellos que poseen el dinero suficiente para comprarla. Si se quieren cambiar a AM2, les comentamos que ya existen RD580 en AM2 asi que si desean disfrutar del «potencial» del RD580 en AM2 lo podrán hacer tranquilamente.

El tema del overclock quiero detenerme un poco, la verdad es que ATI nos mostró al RD580 como la bestia del overclock, pero realmente en esta placa Asus no pareciera serlo, tal vez en una placa como DFI se vería el real mounstro que dice ser el RD580. Porque asi a buenas a primeras en lo alcanzado como overclock no fué el mounstruo que prometía, pero tampoco es algo como para sentirse estafado (creo yo). Una de las cosas que prometía ATI se cumplió, y es que al momento de probar un FSB de 300Mhz, el HT Link Speed estaba en 1Ghz (5x) lo cual nos dió un HTT de 1500Mhz, tal como lo prometieron.

El precio es un poco elevado, pero corresponde a la realidad de una placa madre High End de Asus, aproximados unos $140.000 pesos chilenos.

PROS:

Bundle de Calidad
Chipset Xpress3200 con soporte Crossfire 16x
Buenas opciones de tweak en la BIOS
Componentes de Calidad

CONS:

Overclock no «Montruoso»
Precio
Socket 939 en decadencia
Agradecimientos a:

– Asus mediante ATI y Rosangela L. por confiar en nosotros y enviarnos la placa.

– Todos Ustedes que Prefieren y Visitan MadBoxPC.com
Junio del 2006, Marioace y el equipo de Reviewers de MadBoxPC.com
