Review ASUS H97-PRO GAMER

En esta ocasión nuestros amigos de ASUS dejan en nuestras manos una placa madre que une una serie características de placas madres de alto rango en una placa madre dirigida a un segmento medio, con gustos de alta gama pero con un bolsillo más reducido. La ASUS H97-PRO GAMER, una placa madre con aires de tope de gama destinada a un segmento medio. Veamos si esta creación de ASUS cumple con lo que nos desea presentar.



2



ASUS H97-PRO GAMER es una placa base ATX integrada con una serie de tecnologías de juegos innovadores en un paquete accesible para todos. A partir de la tecnología  de audio Hi-Fi-quality a ultrarrápida redes, gráficos integrados avanzados, y el juego rápido con M.2 y SATA Express, todos los aspectos de H97-PRO GAMER está diseñado para ayudarle a acelerar su diversión.

Componentes de ingeniería de precisión, por la experiencia de juego divertida escogido a mano, están protegidos por ASUS Gamer’s Guardian para la fiabilidad y longevidad excepcional. Con un tema de color rojoynegro la H97-Pro Gamer roba la atención.











1

La diferencia entre la derrota y la victoria puede ser medido en milisegundos. Por eso ASUS equipa a la H97-PRO GAMER con la tecnología que pone sus frags primero en red!

Intel® Gigabit Ethernet
La última Gigabit Ethernet Intel® significa más rapidez, un juego más suave siempre. LAN de Intel tiene la doble ventaja de comunicarse directamente con CPUs Intel y ofreciendo excepcionalmente alto rendimiento TCP y UDP. Esto reduce significativamente la carga de trabajo del procesador, por lo que hay más poder para su juego!

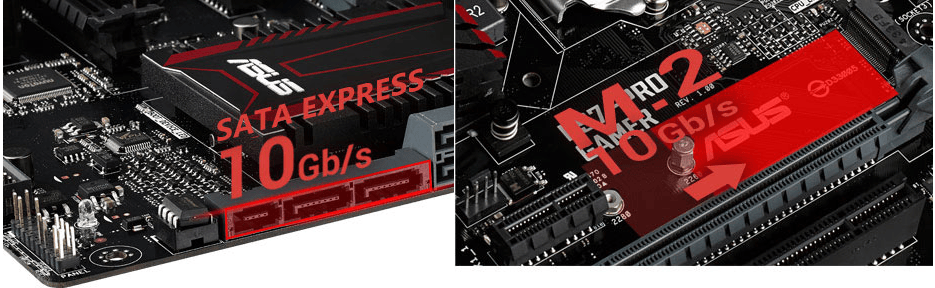

En la ASUS H97-PRO GAMER podemos encontrar además SATA Express que proporciona hasta velocidades de transferencia de datos de 10 Gbit / s de dos carriles PCI Express 2.0, por lo que ya está todo listo para la próxima generación de SSDs súper rápidas. SSD existentes consumen hasta 550MB / s de ancho de banda, que está cerca del punto de saturación para las conexiones SATA 6Gbit / s – pero la interfaz SATA express H97PRO GAMER rompe esto a través de esta barrera de velocidad. SATA Express es el estándar de conectividad de próxima generación que asegura que usted y su juego no se quedan atrás.

ASUS H97-PRO GAMER incluye un socket M.2 con dos PCI Express 2.0 carriles nativas para velocidades de transferencia de datos de hasta 10 Gbit / s. Esta es la elección perfecta para una unidad con el sistema operativo instalado en ella. La ASUS H97-PRO GAMER también es compatible con la tecnología Intel® Rapid Storage para garantizar un acceso más rápido a los datos, actualizar aplicaciones de forma automática y despierta de su sueño en cuestión de segundos! *

3



Especificaciones.

Especificaciones
CPUIntel® Socket 1150 for the 5th/New 4th/4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 22 nm CPU
Supports Intel® Turbo Boost Technology 2.0
ChipsetIntel® H97
Memory4 x DIMM, Max. 32GB, DDR3 1600/1333 MHz Non-ECC, Un-buffered Memory *
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
GraphicIntegrated Graphics Processor- Intel® HD Graphics support
Multi-VGA output support : HDMI/DVI-D/RGB ports
- Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 1920 x 1200 @ 60 Hz
Maximum shared memory of 512 MB
Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Supports up to 3 displays simultaneously
Multi-GPU SupportSupports AMD Quad-GPU CrossFireX™ Technology
Expansion Slots1 x PCIe 3.0/2.0 x16 (x16 mode, gray)
1 x PCIe 2.0 x16 (max at x4 mode, black) *1
2 x PCIe x1
3 x PCI
StorageIntel® H97 chipset :
1 x SATA Express port, compatible with 2 x SATA 6.0 Gb/s ports
1 x M.2 Socket 3, , with M Key, type 2260/2280 storage devices support (both SATA & PCIE mode)*2
4 x SATA 6Gb/s port(s), gray
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *3
LANIntel® I218V, 1 x Gigabit LAN Controller(s), featuring GAMEFIRST II
Gigabit Intel® LAN Connection- 802.3az Energy Efficient Ethernet (EEE) appliance
AudioSupremeFX 8-Channel High Definition Audio CODEC featuring Crystal Sound 2
- Supports : Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking
- High quality 115 dB SNR stereo playback output
- High-fidelity audio OP AMP(s)
Audio Feature :
- SupremeFX Shielding™ Technology
- ELNA premium audio capacitors
- Optical S/PDIF out port(s) at back panel
- Sonic Radar II
USB PortsIntel® H97 chipset :
6 x USB 3.0/2.0 port(s) (4 at back panel, blue, 2 at mid-board)
Intel® H97 chipset :
8 x USB 2.0/1.1 port(s) (2 at back panel, black, 6 at mid-board)
ROG Exclusive FeaturesGameFirst II
Operating System SupportWindows® 8.1
Windows® 8
Windows® 7
Back I/O Ports1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0 (blue)
2 x USB 2.0
6 x Audio jack(s)
Internal I/O Ports1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
1 x SATA Express connector: black, compatible with 2 x SATA 6.0 Gb/s ports
1 x M.2 Socket 3 for M Key, type 2260/2280 devices
1 x TPM header
1 x COM port(s) connector(s)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
3 x Chassis Fan connector(s) (3 x 4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
BIOS64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 2.7, WfM 2.0, SM BIOS 2.8, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2,
CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Last Modified Log, F12 PrintScreen function, F3 Shortcut function, and ASUS DRAM SPD (Serial Presence Detect) memory information
Form FactorATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Precio$ 133

Primera Mirada.

DSC_0800
Al ser parte de una división de placas madres GAMER de ASUS, se evidencia esto en la combinación de colores rojo/negro que caracteriza a esta serie, mostrando en un borde las tecnologías y compatibilidades de presenta esta placa madre.
DSC_0801
Por posterior, el empaque muestra las características en detalle que son propias en la ASUS H97-PRO GAMER.
DSC_0804

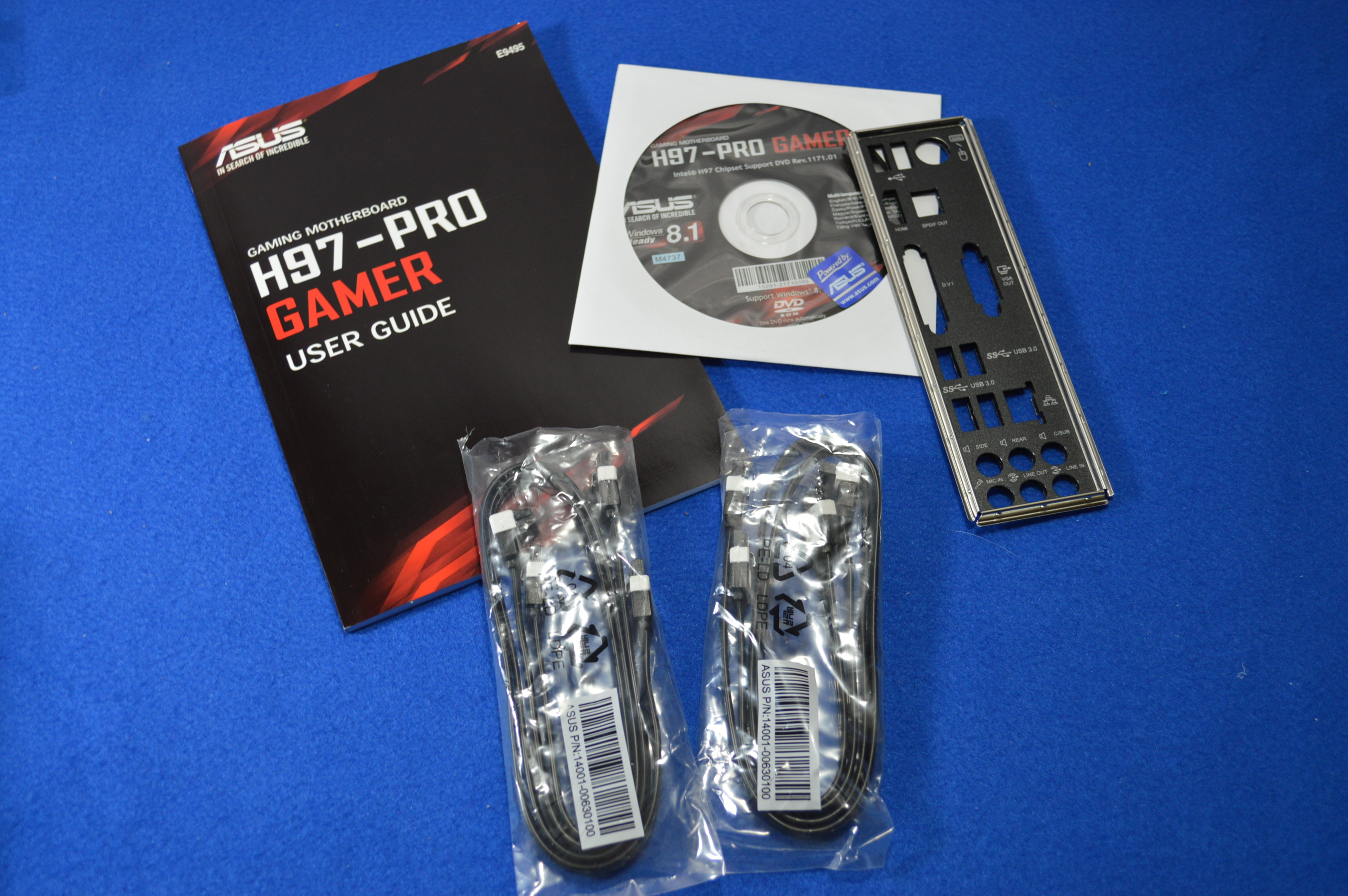

Los accesorios de la ASUS H97-PRO GAMER, son bastante reducidos, se extraña un colgador de puerta con algún mensaje «Do not disturb», considerando el segmento que apunta esta placa madre.
DSC_0805
Al fin la placa madre. Al no ser una placa madre de alta gama tiene un atractivo para entuciastas y gamers, por lo que se aprecia que ASUS consigue la atracción que debe generar en este segmento de usuarios.
DSC_0807

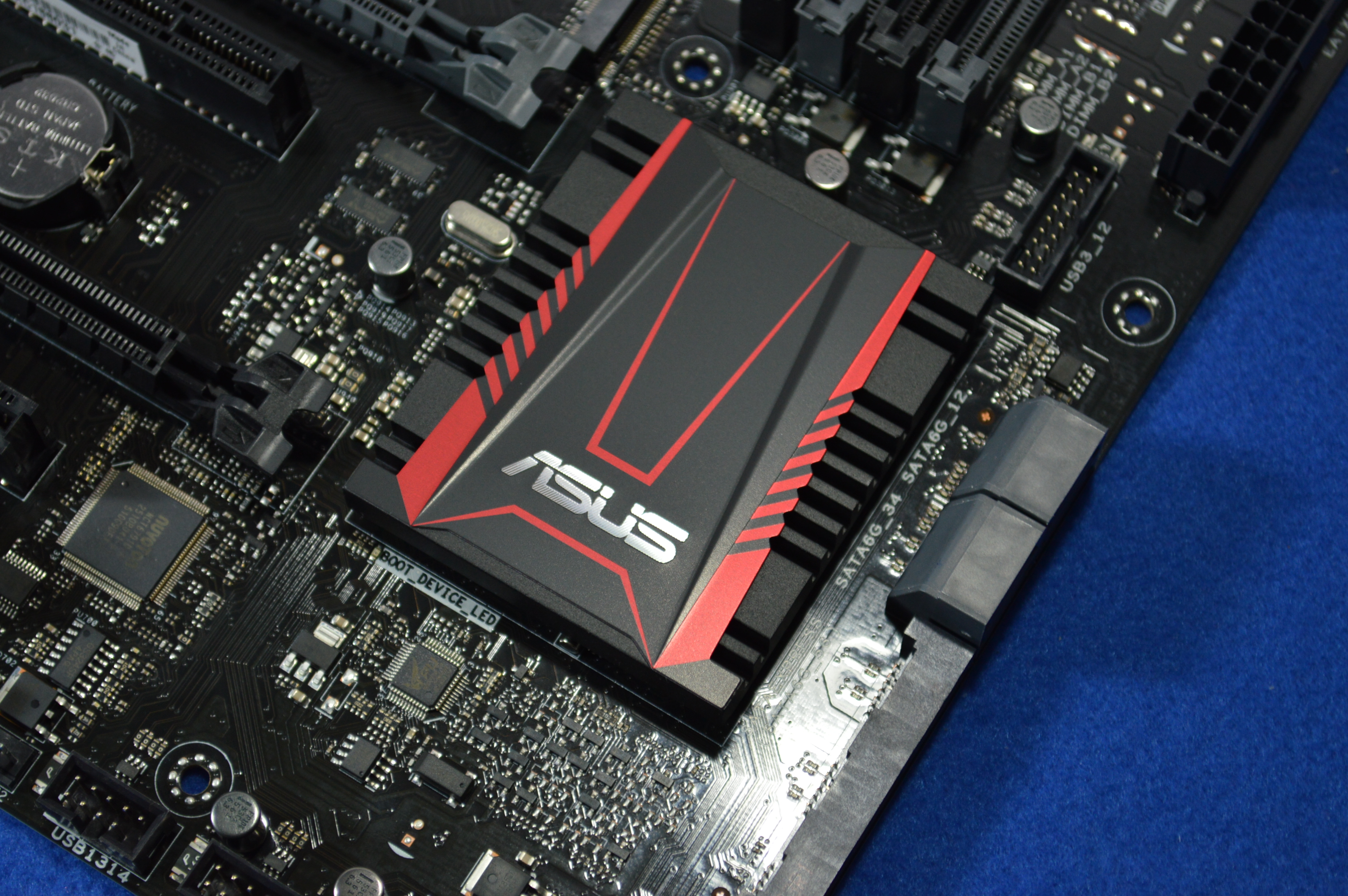

Un disipador bastante atractivo como es de costumbre, la combinación de colores junto a su diseño resalta ante el oscuro color que presenta el PCB.
DSC_0810
Entregando un producto mas a nivel de una serie GAMER, ASUS incorporó abordo de la ASUS H97-PRO GAMER su famoso sistema SupremeFX, además de presentar una protección de interferencias al chipset de sonido (EMI) y condensadores ELNA que en conjunto entregarán una experiencia de sonido superior.
DSC_0808
La placa madre cuenta en su panel frontal con 6 puertos USB ( 2x 2.0 y 4x 3.0), conector DVI, HDMI y D-Sub, un conector PS/2 (teclado/mouse), jack RJ-45 y jack de audio de 8 canales.
DSC_0813
Cercano al socket, como es de costumbre encontramos las fases de poder, la ASUS H97-PRO GAMER cuenta una configuración de 6+2 en sus fases de poder.

DSC_0814

DSC_0817
Al centro de la placa madre se encuentra un conector M.2 para SSD de este formato, un lugar bastante utilizador por los fabricantes de placas madres.
DSC_0818
En la zona de expansión, la ASUS H97-PRO GAMER presenta 2 ranuras PCIe x16 (gris 3.0 y negra 2.0), 2 ranuras PCIe x1 y 3 ranuras PCI.
DSC_0822
Muy cercano al chipset H97, se encuentra presente el chip TPU (Turbo Processing Unit), sistema que nos entrega una mejora de rendimiento auto acelerando el CPU y disminuyendo algunas cargas en ciertas tareas.
DSC_0820
Para estar a la vanguardia de las últimas tecnologías, ASUS implementa en la ASUS H97-PRO GAMER un conector SATA express, potenciando de esta forma transferencias de datos a alta velocidad.

DSC_0824

DSC_0861[1]
Uno de los grandes atractivos de esta palca madre son los LEDs, los cuales le entregan una apariencia bastante exótica. Una de las características que sólo era posible ver en las placas gama alta de ASUS, hasta ahora.

Plataforma de Pruebas y Metodología.

Plataforma de Pruebas
CPU- Intel Core I7 4770K
Placa Madre- ASUS H97-PRO GAMER
- GIGABYTE Z97X-UD5H
Refrigeración- Corsair H110i GT
Memorias- G.Skill RipjawsX 2400 MHz 2x4 GB
Tarjeta de Video- Sapphire R9 290X Tri-X
Fuente de Poder- Seasonic X-1250
Almacenamiento- Corsair Force LX 256GB
Monitor- LG 32LD465

La metodología utilizada en esta revisión fueron las siguientes:

  • Las pruebas fueron realizadas en un ambiente con temperatura de 25ºC aproximadamente.
  • La plataforma fue utilizada sin gabinete.
  • Los drivers utilizados para las tarjetas gráficas AMD fueron : AMD Catalyst™ 15.7 WHQL.
  • Las resoluciones de las pruebas sintéticas son las predeterminadas por cada uno de los benchmarks.
  • Las resoluciones de las pruebas reales son de 1920×1080 con todos los gráficos al máximo disponibles en cada juego.
  • PCMARK 8 con OPENCL activado.



Pruebas 2D.

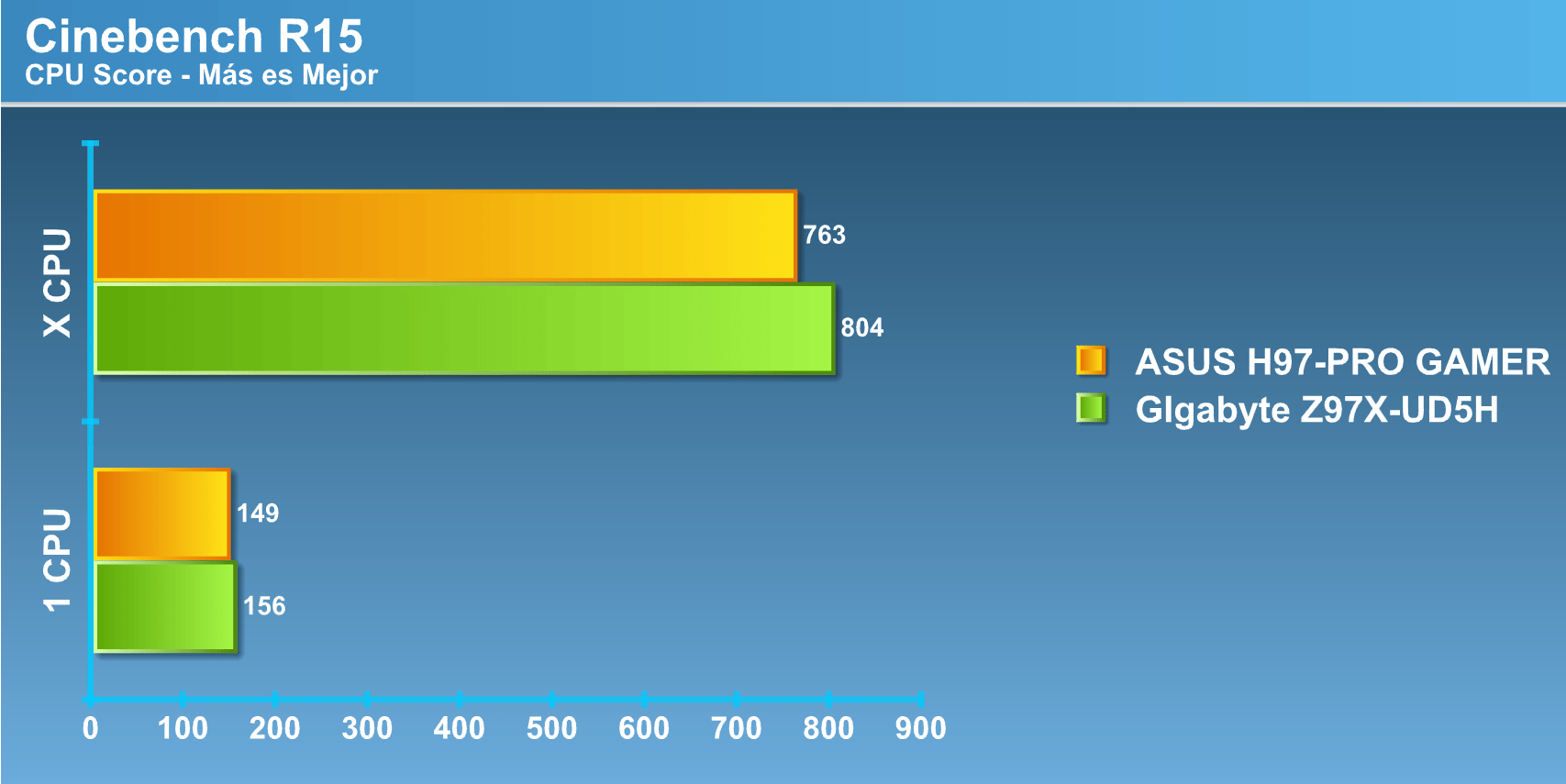

CINE

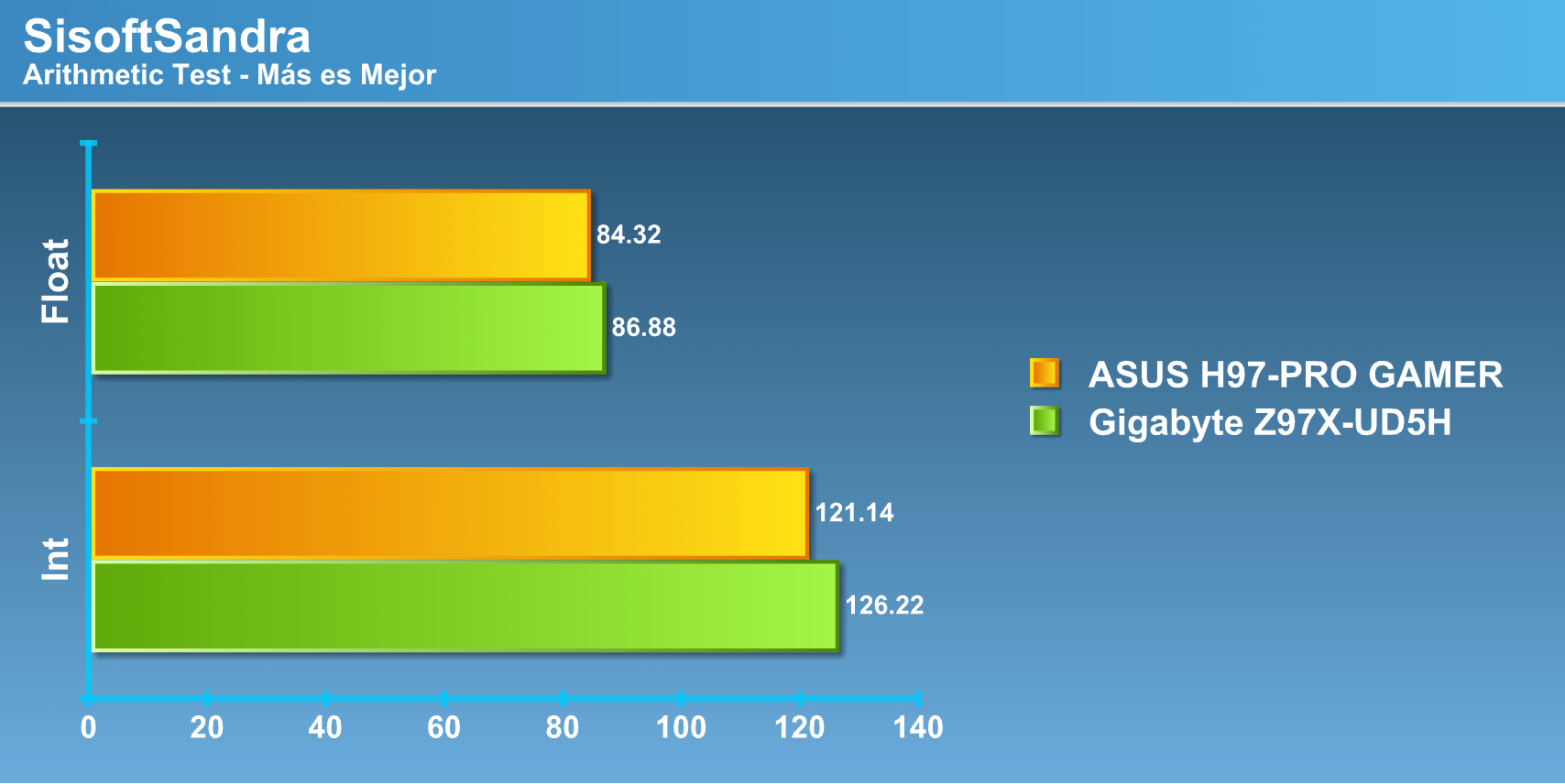

ARITH

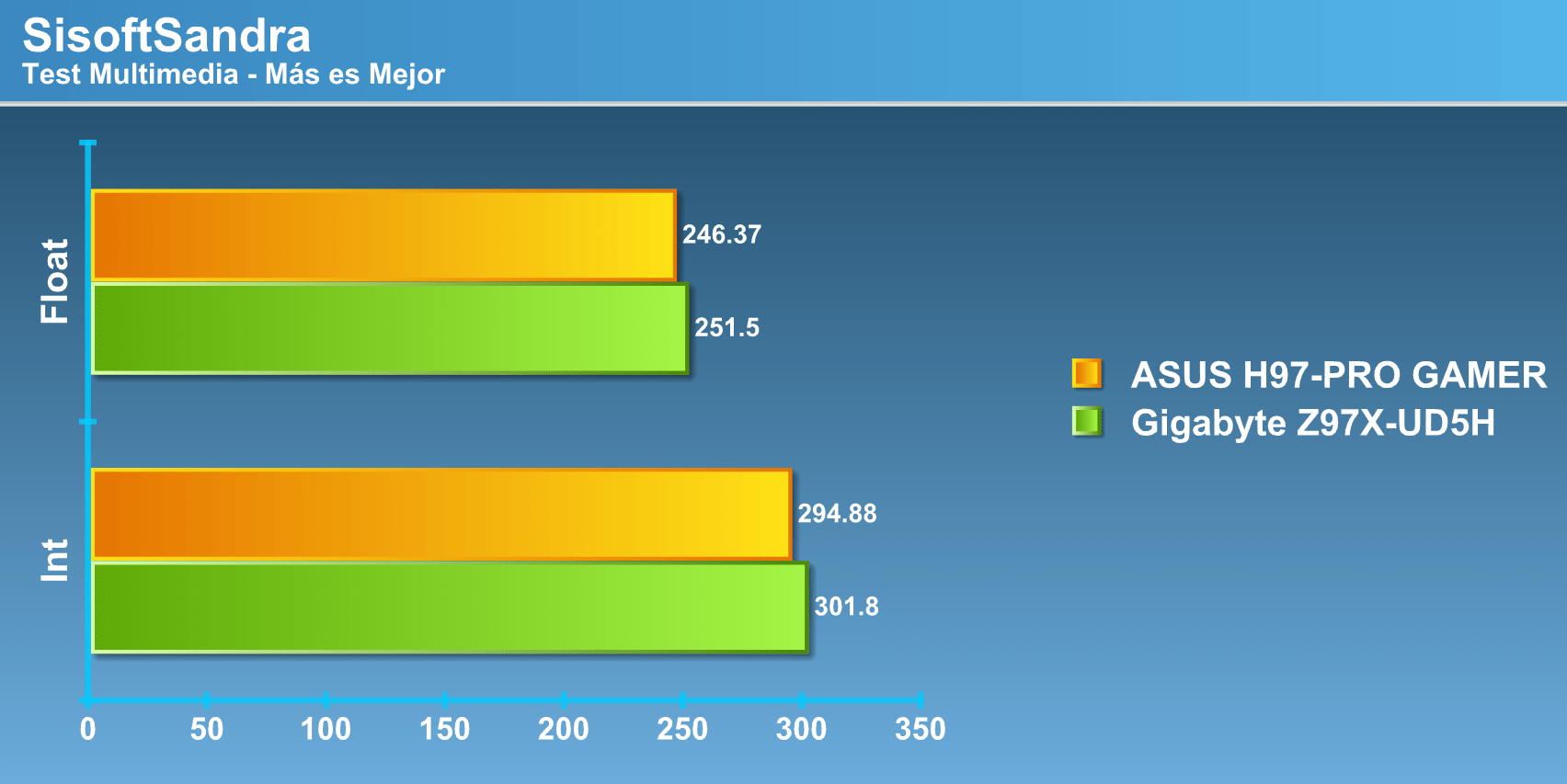

MULTI

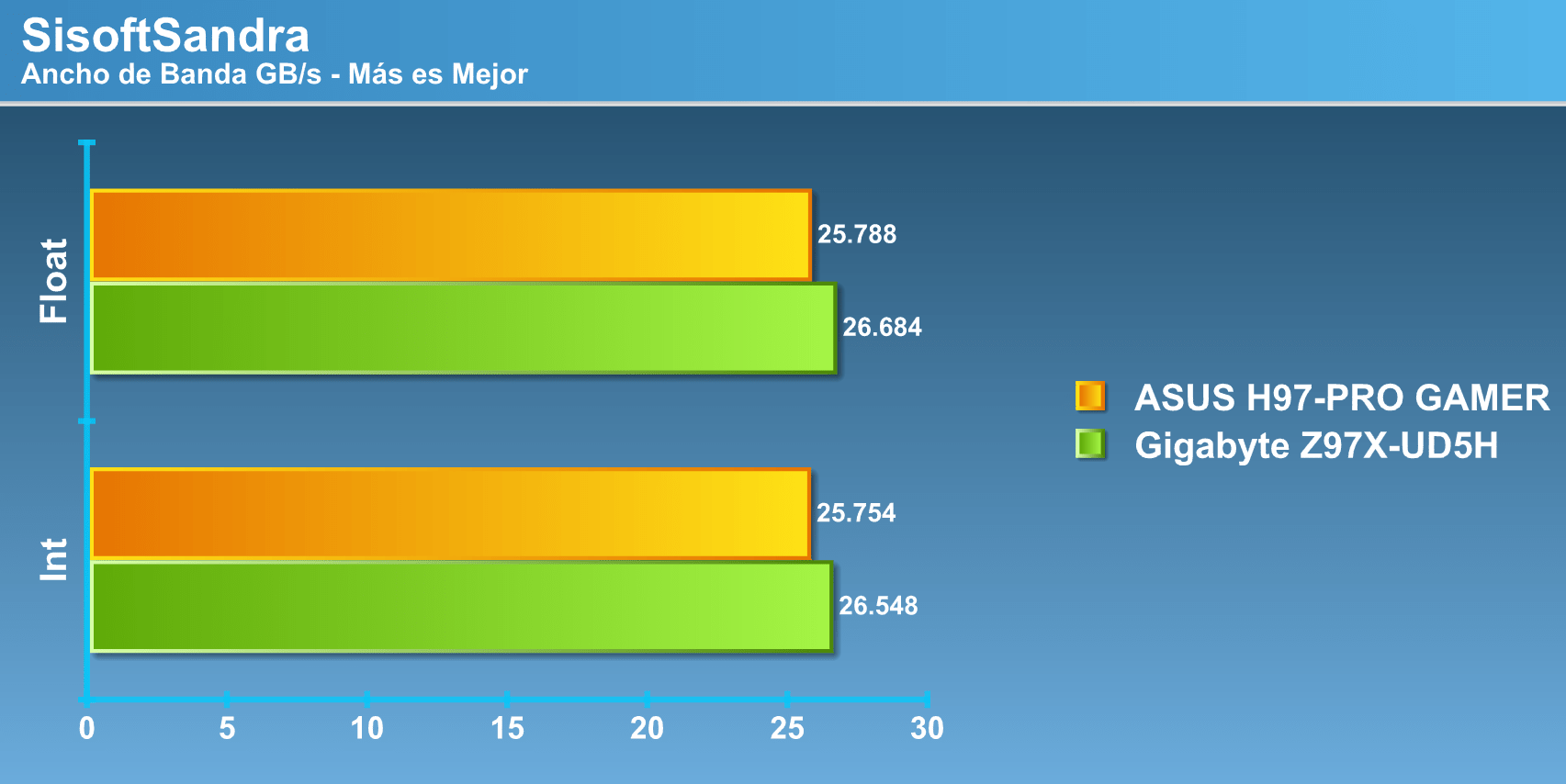

ANCHB

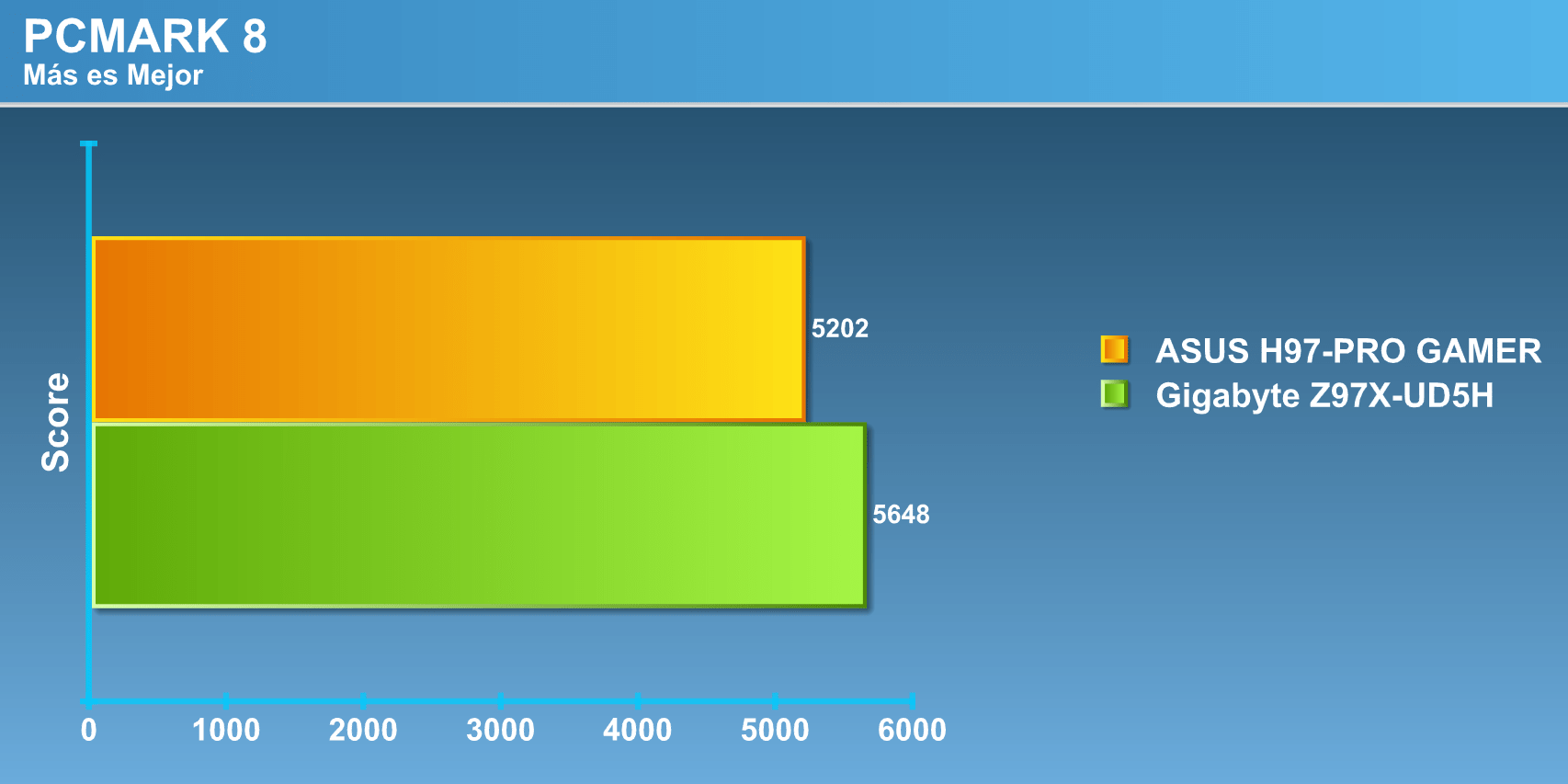

PC8

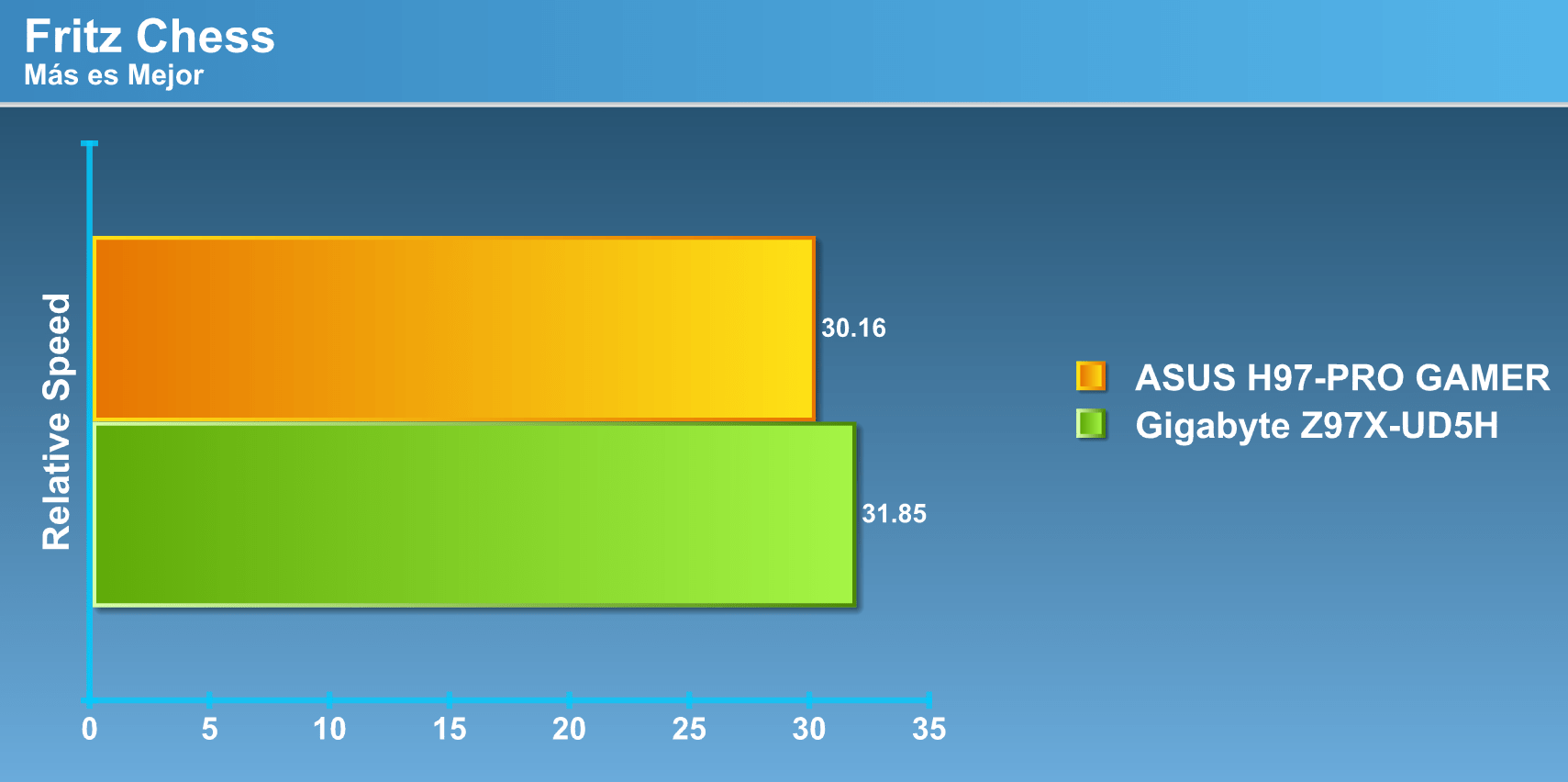

FRITZ

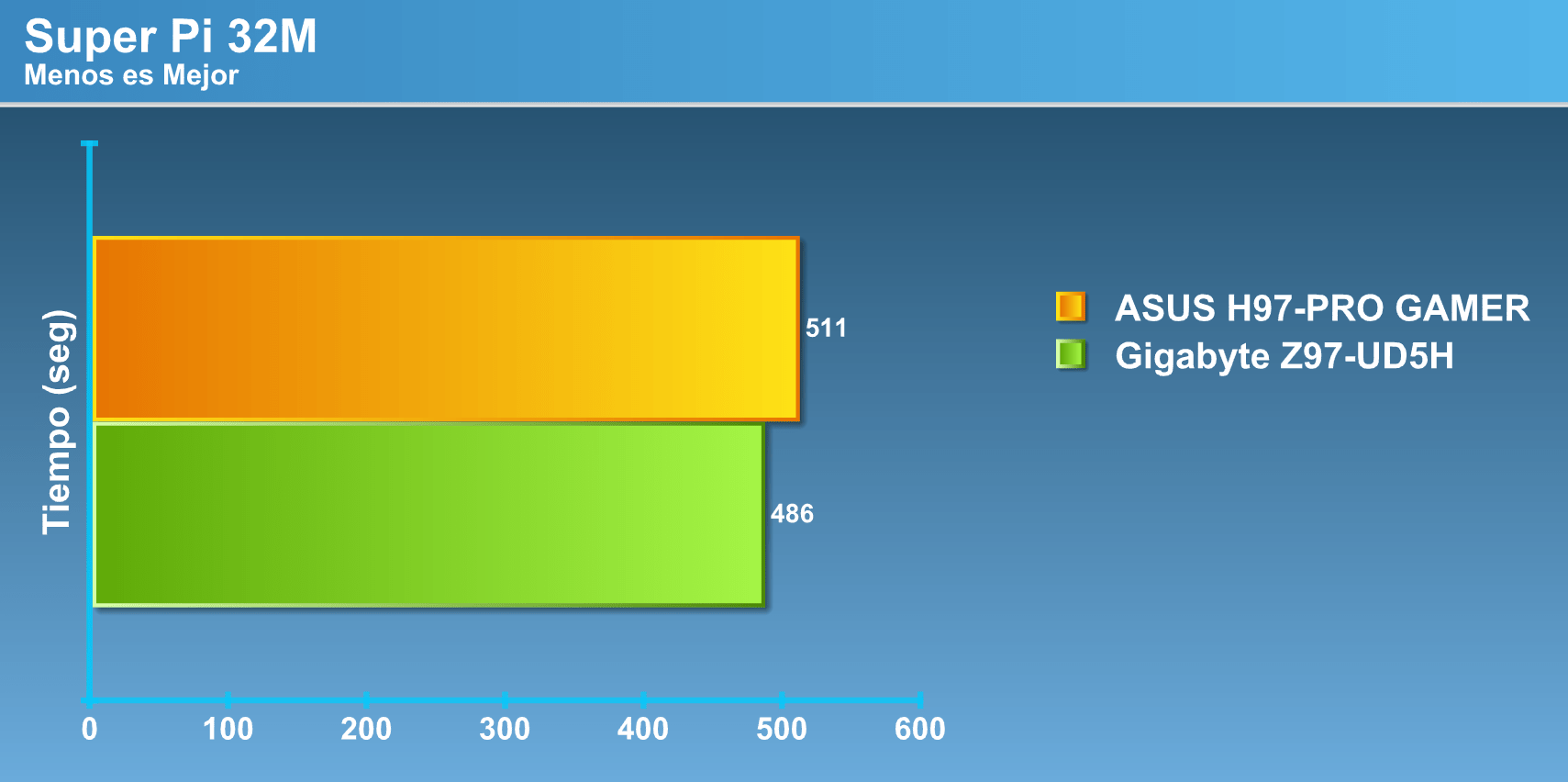

SP32

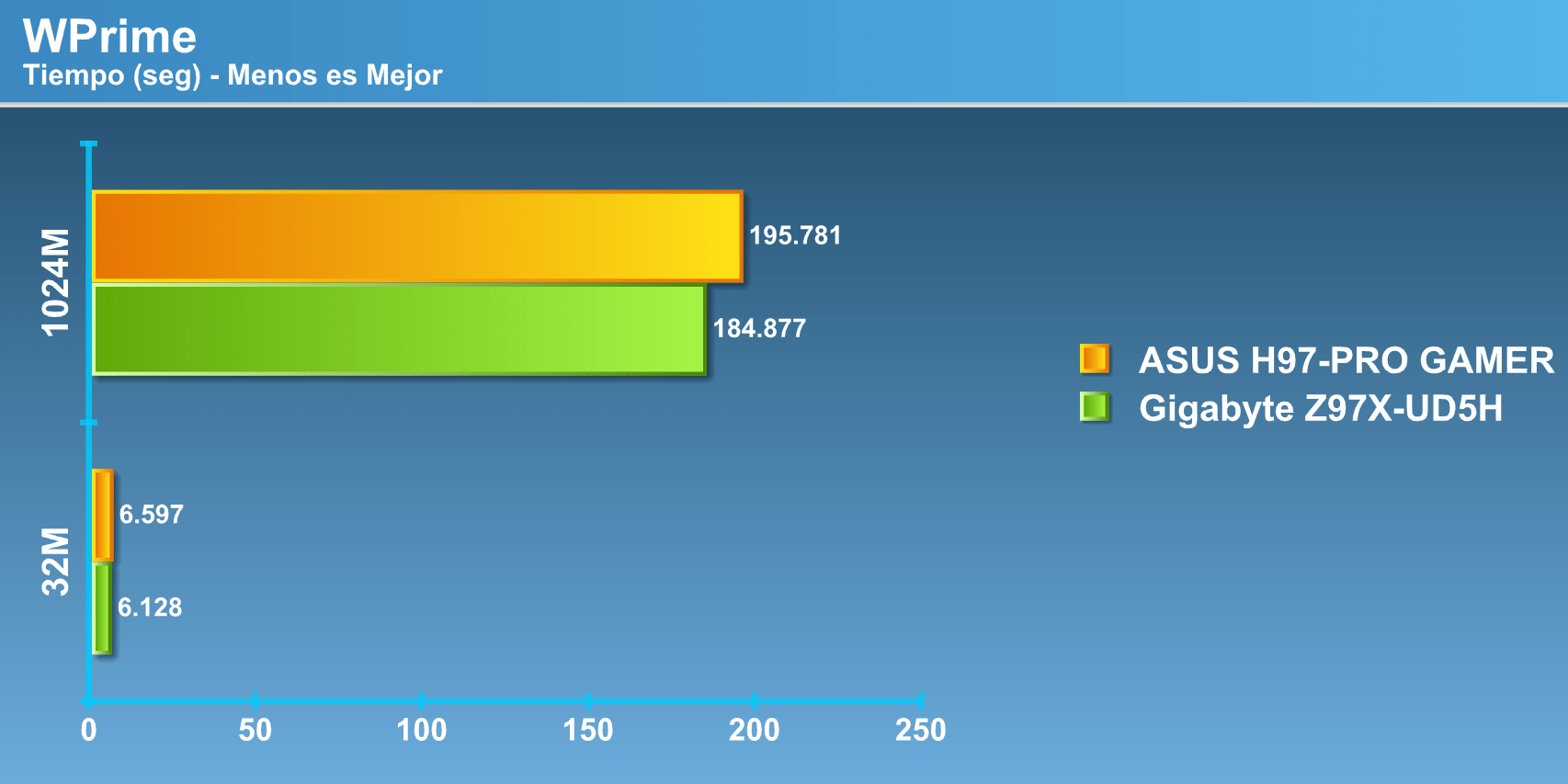

WP

Sin lugar a duda el chipset Intel Z97 demuestra ser el chipset tope de línea indiscutible por el alto rendimiento que presenta en comparación a su hermano meno el Intel H97. Las características entre estos dos chipset son relativamente pocas, las diferenticas solo se limitan potencial en overclock y en capacidad en manejar configuraciones multi-GPU.

Pruebas 3D.

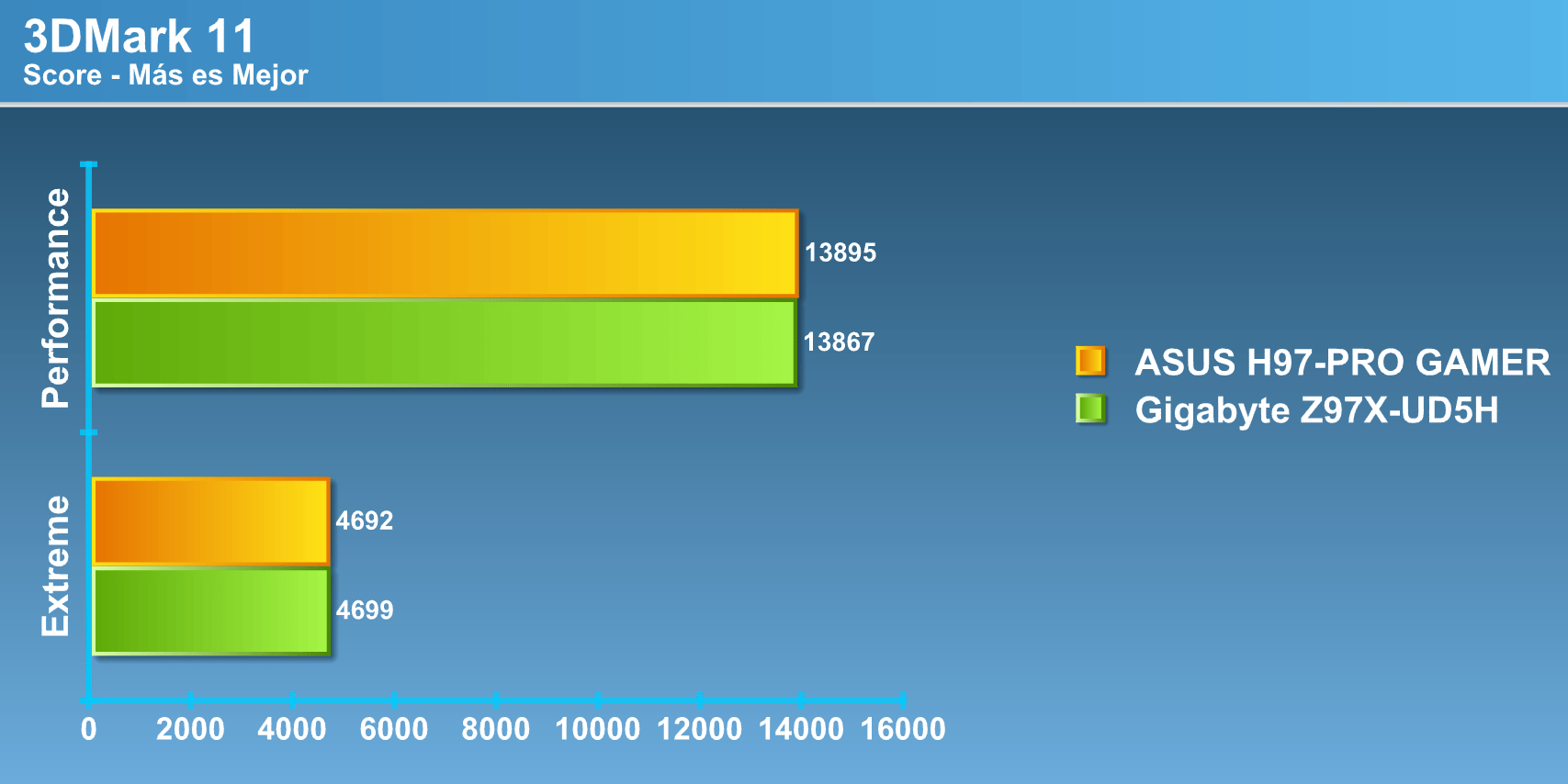

11

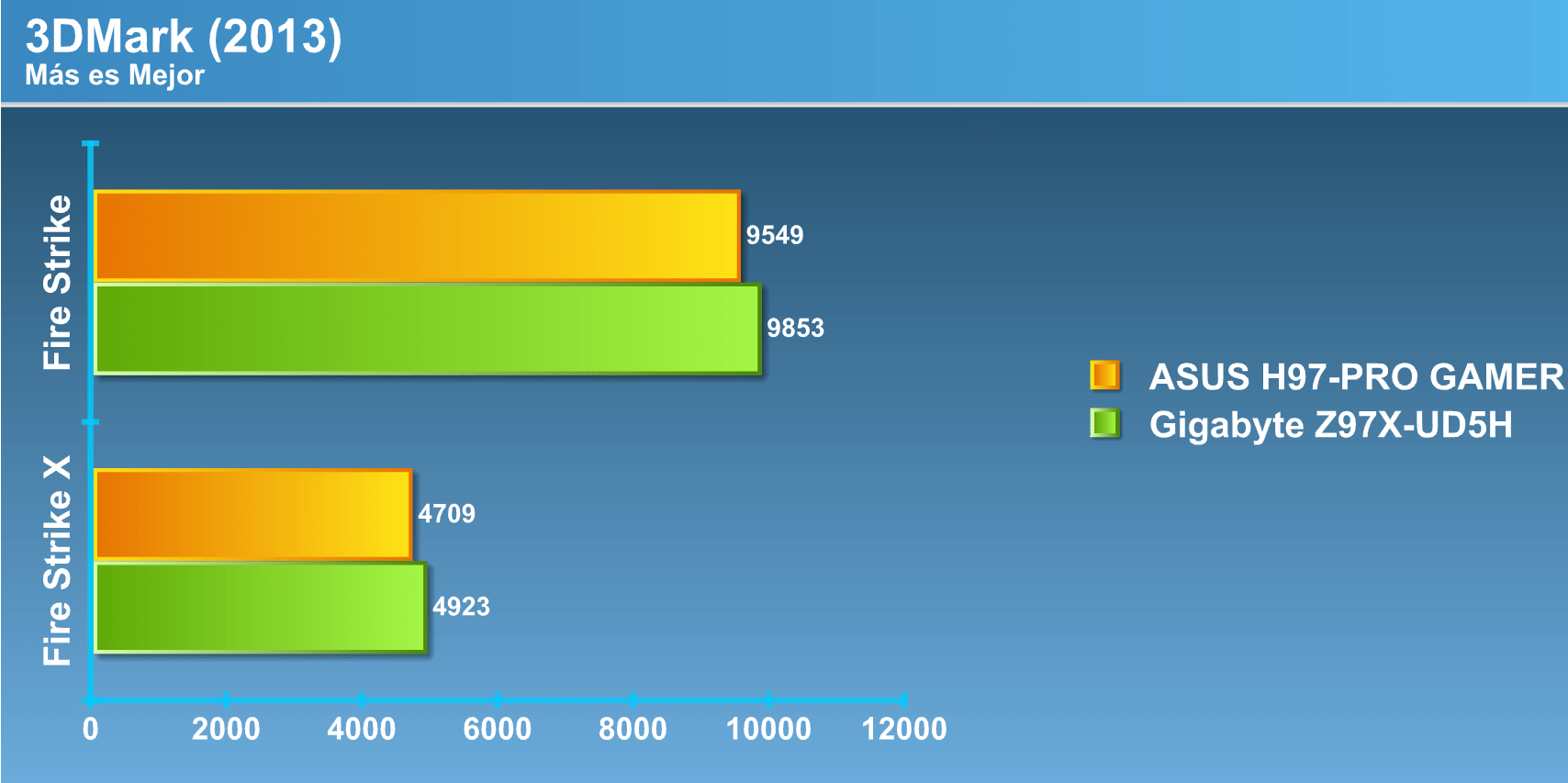

13

UNI

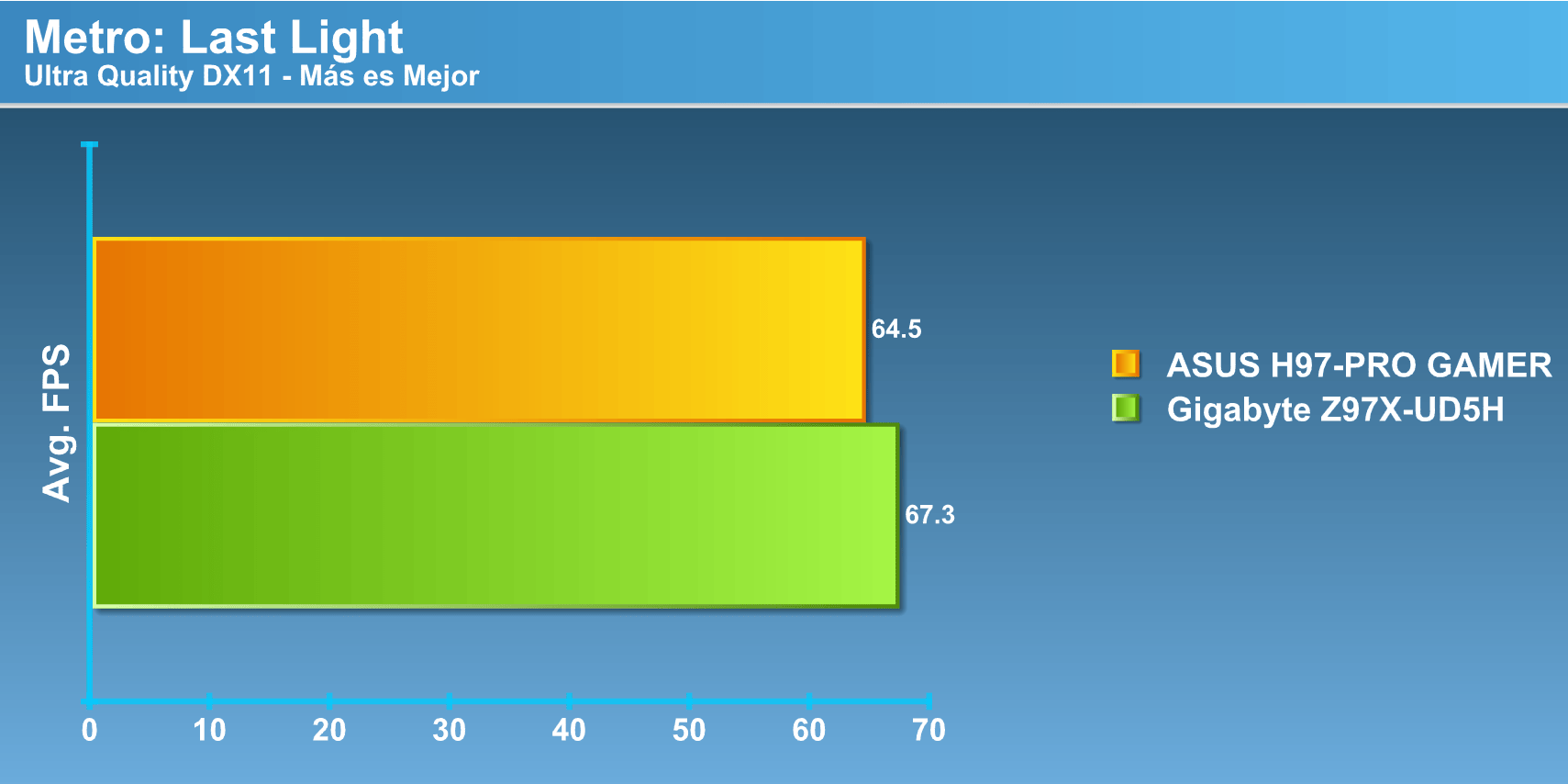

METRO

En el análisis de las pruebas 3D, el resultado es muy similar, solo unos cuantos FPS y/o puntos diferencian el potencial de los dos chipset. La diferencia se vería en configuraciones multi-GPU ocupando más de una ranura PCIe, esto debido a la capacidad del chipset Z97 en soportar más de dos tarjetas gráficas y a mayor ancho de banda. Esto nos revela que entre una placa Z97 y H97 no se encuentran grandes diferencias, dejando como muestras de las bondades de los chipset a los fabricantes de placas madres, invirtiendo en tecnología y/o tiempo en desarrollar placas madres que pueda innovar con tecnologías propias.



BIOS y Overclocking.

La BIOS de ASUS para esta generación de placas madres ha sido bastante exitosa, con un diseño bastante intuitivo y llamativo para el usuario. Dentro de la BIOS encontramos un gran arsenal de herramientas y opciones que nos facilitaran el uso de esta.

La BIOS como ya lo mencionamos es muy fácil de usar e intuitiva, en el borde derecho podemos ver la posibilidad de inspeccionar los datos en todo momento que nos entrega el «Hardware Monitor», herramienta que normalmente se debía acceder manualmente a ella para saber de los cambios en los parámetros actuales de la plataforma, en esta BIOS estos pueden verse en todo momento mientras se configuran otros parámetros dentro de la BIOS.

Una de las pestañas, bastante conocida para los usuarios de placas madre ASUS es «Ai Tweaker», es aquí en donde las posibilidades del overclock en la placa madre muestran ser viables. Pese a ser una placa madre con capacidades de overclock algo reducidas, los parámetros encontrados en la BIOS de la ASUS H97-PRO GAMER son muy completos y variados muy similares a las placas de alta gama de ASUS.

150718112856

Dentro de la BIOS podemos entrar algunas herramientas bastante útiles, que nos harán nuestros esfuerzos por usar la BIOS a gusto. Entre estas herramientas encontramos al «EZ Tuning Wizard», que nos ayudará a configurar de manera rápida tanto un uso «overclockeado» de nuestra plataforma según los requerimientos que tengamos en mente, como también la posibilidad de gestionar de manera sencilla las configuraciones RAID que tengas en nuestra plataforma.



150718112732

Otra herramienta encontrada en esta ventajosa BIOS de ASUS, es el «Q-Fan Tuning», esta herramienta nos entregará la posibilidad de gestionar las velocidades de los ventiladores conectados a nuestra placa madre, además de crear relaciones de velocidad y temperatura de manera manual.

150718112656

Para hacer uso del potencial de overclock en la ASUS H97-PRO GAMER, utilizamos parámetros para un uso cotidiano, para así tener un vista de cómo es la estabilidad de la placa madre bajo estos cambios en sus parámetros de fábrica. Se le asignó al CPU una frecuencia de 4.5 GHz de los 3.9GHz (utilizando Turbo Boost) un 15.3% más de frecuencia y 1.28 de voltaje en el núcleo para (Vcore) para estabilizar el aumento de frecuencia.

Empezando con las pruebas en overclock, utilizamos 3DMark en su última versión, benchmark que nos permitirá apreciar una relación entre CPU y GPU durante el transcurso de las pruebas.

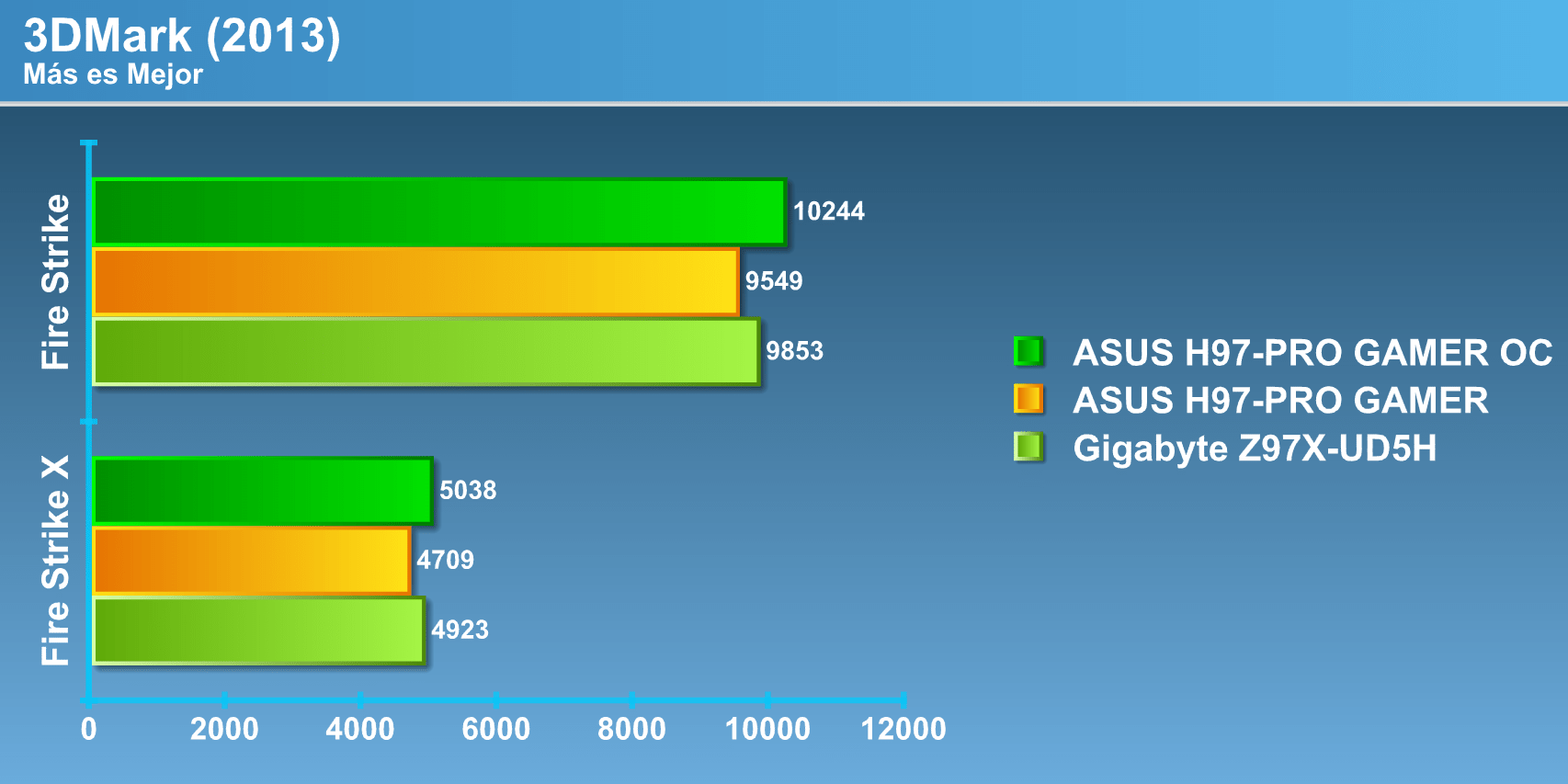

3d13oc

El aumento de rendimiento es evidente, alrededor de un 7% con respecto al puntaje obtenido con los parámetros «stock». Rendimiento que es bienvenido considerando que los valores utilizados están dentro de parámetros no dañinos para la plataforma en un uso 24/7.

Utilizando como segundo benchmark, tenemos a Cinebench en su versión R15, esté benchmark registrará el rendimiento del netamente del CPU, por lo que la diferencia de rendimiento tras el aumento será más evidente aún que la prueba anterior.

CINEOC

Como era de esperarse, el porcentaje de rendimiento obtenido tras el overclock asciende a un 19% aproximadamente, se puede ver una mejora bastante aceptable considerando que no es una placa madre que esté dedicada al overclock.

En una última prueba, se ve la obtención de la mejora de rendimiento en una prueba utilizando un videojuego.

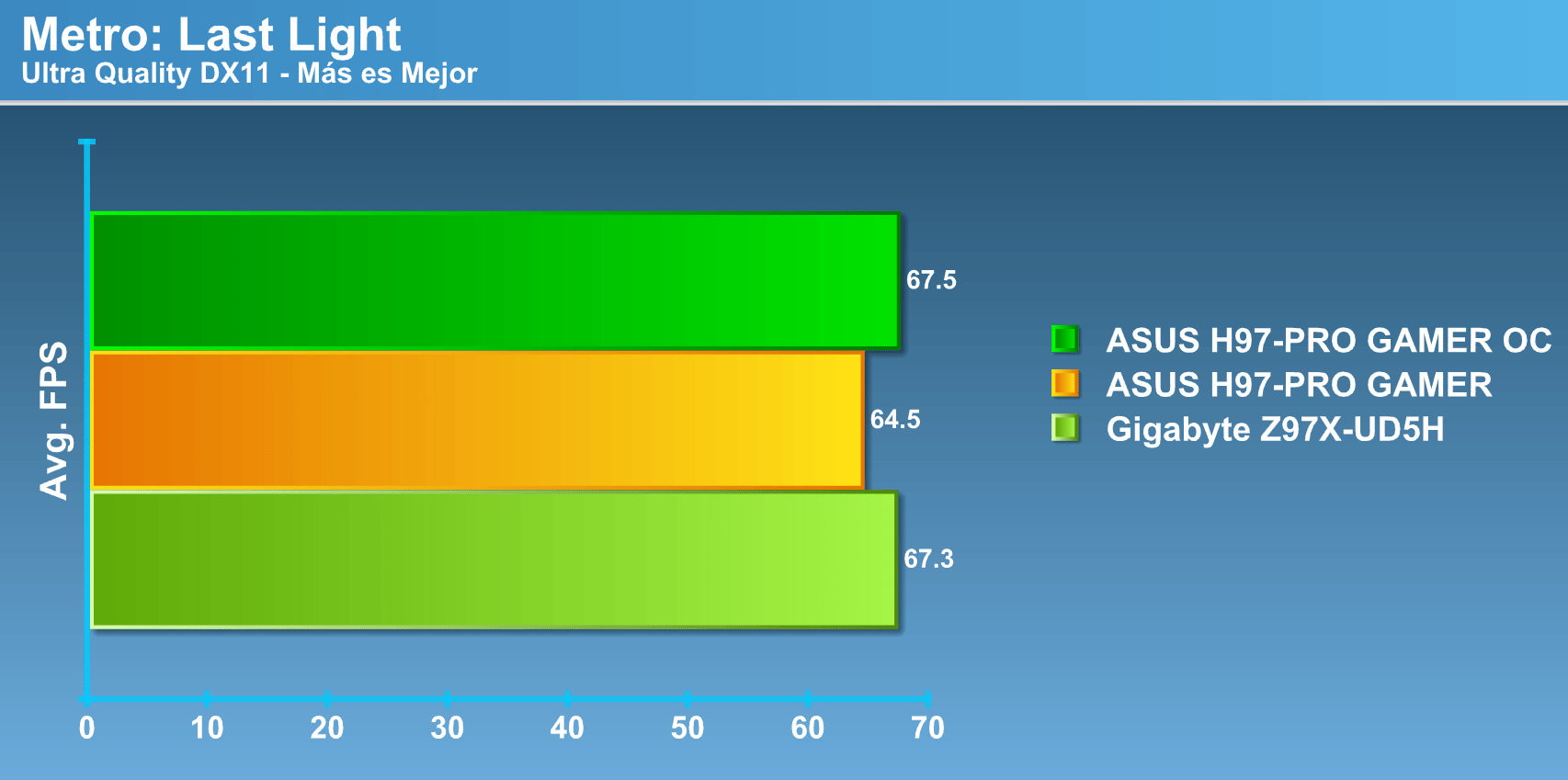

Metro OC



Conclusión.

ASUS nos presenta un ejemplar que saca provecho de todo el potencial de un chipset H97, este chipset quizás no sea muy popular dentro de los entusiastas, ya que gran parte de los fabricantes utilizan el chipset Z97 como el chipset para mostrar el arsenal de tecnologías con versiones innovadoras en el mercado de placas madres.

Siendo el chipset uno de sus desventajas ante el overclock, la ASUS H97-PRO GAMER ante esto se comportó bastante estable entregando resultados de gran nivel para una placa madre que su fuerte no es este ámbito. Este resultado nos deja bastante conforme, siendo un ejemplar recomendado para entusiastas y gamer que solo buscan una relación entre estilo y rendimiento.

Se extraña botones a bordo de la placa madre, tanto de encendido como reset, si por el precio que posee esta placa madre podría poseerlos, pero no debemos olvidar el uso al que va dirigido esta placa madre y es estar dentro de un gabinete. Normalmente las placas madres que sea ocupadas en una «benchtable» y/o configuraciones usadas por overclockers si requiera de botones, pero como no es el caso de la ASUS H97-PRO GAMER, estos botones estarían de sobra.

La combinación de colores, el atractivo de sus LEDs, y la calidad de sonido que a comparación de otras placas a igual precio es mejor, nos muestra una placa madre de un gran potencial y dirigida a un segmento en los cuales cumple todos los requisitos.

En si la comparación entre precio de esta placa madre y una placa madre Z97 son iguales e incluso la ASUS H97-PRO GAMER es levemente más costosa que una placa Z97, aunque las placas madres encontradas al umbral de precio de la ASUS son básicas, por lo que la ASUS H97-PRO GAMER con sus mejoras y atributos muy exoticos muestra ser una elección recomendada, pero no debemos olvidar la gran ley del mundo de tecnología que normalmente es olvidado ante las grandes estrategias de marketing que nos cegan de la realidad y es «¿El producto que se desea comprar cumplirá en un 100% los requerimientos que deseamos? o ¿Utilizaremos en una 100% todo el potencial que nos entregará?».
