Review dieciochero nuevamente de manos de nuestros amigos de EVGA. Hoy les traemos una joya en lo que placas madres se refiere, hablamos nada más y nada menos que a la ultima exponente de la prestigiosa serie FTW (For The Win) de EVGA, nos referimos a EVGA Z77 FTW. Acompáñenos en esta revisión en exclusiva como partner oficial para Chile de EVGA, aquí en MadBoxpc.
Especificaciones.
Veamos que incluye esta placa y que tecnologías soporta.
CPU *Support for:
- Intel® Core™ i7 processors
- Intel® Core™ i5 processors
- Intel® Core™ i3 processors
- Intel® Pentium® processors
- Intel® Celeron® processors in the LGA1155 package
Chipset - Intel® Z77 Express Chipset
- PLX 8747 PCI-E 3.0 bridge chip
Memory * 4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Dual channel memory architecture
* Support for DDR3 2133+(OC)/1600/1333/1066 MHz memory modules
* Support for non-ECC memory modules
* Support for Extreme Memory Profile (XMP) memory modules
Audio * Realtek ALC889 codec
* High Definition Audio
* 2/4/5.1/7.1-channel
LAN * 2 x Marvell 88E8057 GbE LAN chip (10/100/1000 Mbit)
Expansion Slots * 5 x PCI Express 3.0 x16 slot, running at x16 / 8x
* 1 x PCI Express 2.0 x1 slots
Multi-Graphics Technology * Support for 4-Way/3-Way/2-Way NVIDIA SLI technology & CrossFireX™
Storage Interface * Chipset:
- 2 x SATA 6Gb/s connectors (Red)
- 4 x SATA 3Gb/s connectors (Black)
- Support for RAID 0, RAID 1, RAID 5, and RAID 10
* Marvell 9182 chip:
- 2 x SATA 6Gb/s connectors (Red)
- Support for RAID 0 and RAID 1
* Marvell 88SE6121 chip:
- 2 x eSATA 6Gb/s
USB * Chipset:
- Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
- Up to 10 USB 2.0/1.1 ports (6 ports on the back panel, 4 ports available through the internal USB header)
* ASMedia ASM1042 chip:
- Up to 2 USB 3.0/2.0 ports on the back panel
Onboard Graphics * Chipset:
- 1 x Mini DisplayPort, supporting a maximum resolution of 2560x1600
Internal I/O Connectors * 1 x 24-pin ATX main power connector
* 2 x 8-pin ATX 12V power connector
* 2 x PCIe power connector
* 4 x SATA 6Gb/s connectors
* 4 x SATA 3Gb/s connectors
* 1 x CPU fan header
* 6 x fan headers
* 1 x front panel header
* 1 x front panel audio header
* 1 x IEEE 1394a header
* 2 x USB 2.0/1.1 headers
* 1 x USB 3.0/2.0 header
*1 x Trusted Platform Module (TPM) header
* 1 x power button
* 1 x reset button
* 1 x Clear CMOS button
* 1 x EZ Voltage Read Points
* 1 x PCI-E Disable Switches
* 1 x Dark Mode jumper
* 1 x BIOS Select Switch
Back Panel Connectors * 1 x PS/2 keyboard
* 1 x Mini DisplayPort
* 1 x optical S/PDIF Out connector
* 2 x eSATA 6Gb/s connectors
* 4 x USB 3.0/2.0 ports
* 6 x USB 2.0/1.1 ports
* 2 x RJ-45 port
* 5 x audio jacks
* 1 x Clear CMOS button
BIOS * 3 x 64 Mbit flash
* Use of licensed AMI EFI BIOS
* Support for TripleBIOS
Form Factor * EATX Form Factor; 30.5cm x 26.4cm
Price * US $329.99
* CLP $239.990
De diseño sobrio, esta placa trae todo lo que necesitamos. Soporte4-way SLI™ & CrossFireX™, gracias a un chip PLX 8747 PCI-E 3.0 que nos entrega 16 líneas PCI-E 3.0 adicionales, diseño PWM 7+1 para sus fases de poder lo que nos proporciona un excelente flujo de energía para nuestro CPU. Acompañamos estas fases de capacitores POSCAP y un 100% de capacitores sólidos. Esto sería inútil si no tuviésemos 2 conectores de poder de 8 pines para la CPU. Junto con esto, tenemos no dos, sino TRES BIOS para estar tranquilos. Si incluimos un DARK MODE que desactiva todos los LEDS de la placa, un switch para desactivar los puertos PCI-e que no estamos utilizando, puntos de medición de voltaje y un socket LGA 1155 con un alto contenido de oro para mejorar el contacto del procesador, nos encontramos con una placa que destaca en todo sentido.
Primera Mirada.

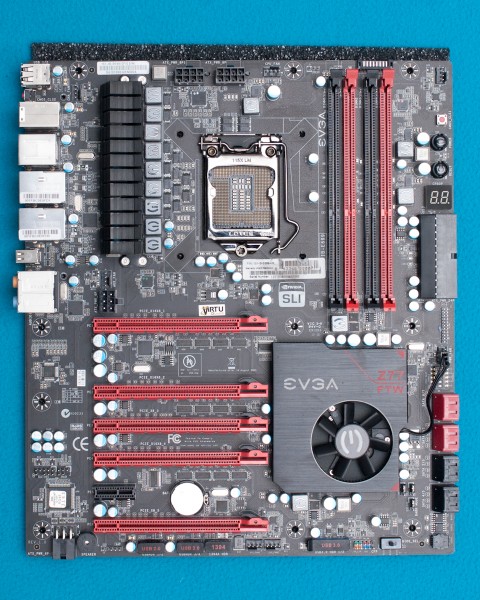

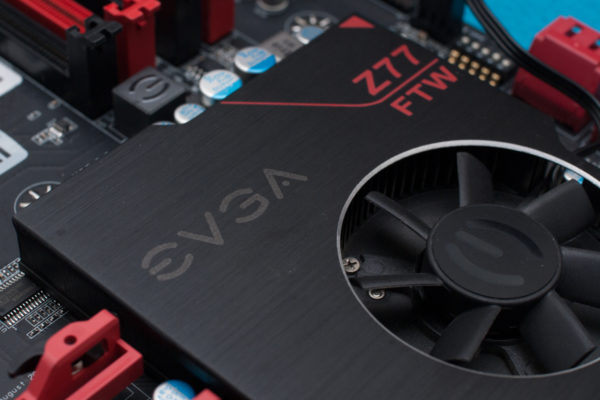

Vista superior de la placa, destaca inmediatamente el pequeño fan sobre el Chipset Z77 y el puente PLX. Un área del CPU muy limpia y aparte del conector ATX de 24 pines (que se encuentra de lado!!), encontramos 2 conectores ATX de 8 Pines para el CPU, y 2 conectores PCI-E de 6 pines, para los puertos PCI-E 3.0 16x. Esto nos indica que esta placa está preparada para alimentar las configuraciones más sedientas de energía que podamos imaginar.

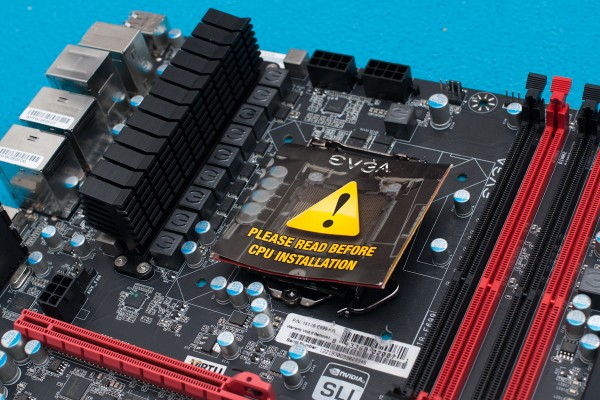

Hay que leer las instrucciones.

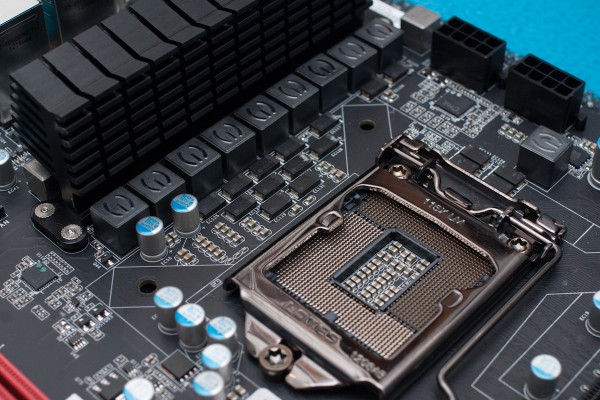

a del CPU, vemos claramente los circuitos PWM de las fases de poder. Buen tamaño de heatsink.

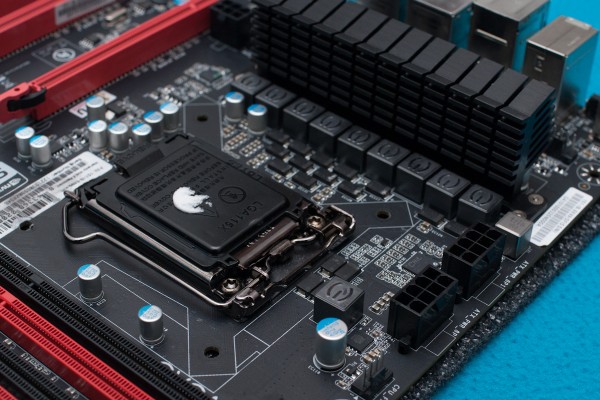

Socket LGA1155 en toda su majestuosidad. Recordemos que trae oro extra para mejorar el contacto con nuestro procesador.

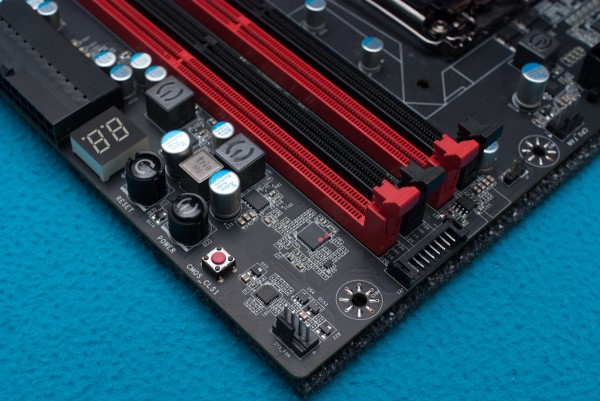

Botones Power,Reset y CLR_CMOS, junto a un Post LED,4 Dimm de memoria con soporte para hasta 32GB de RAM a 2133+ y los puntos de medición de voltaje. Todo ubicado en una posición muy cómoda en la placa.

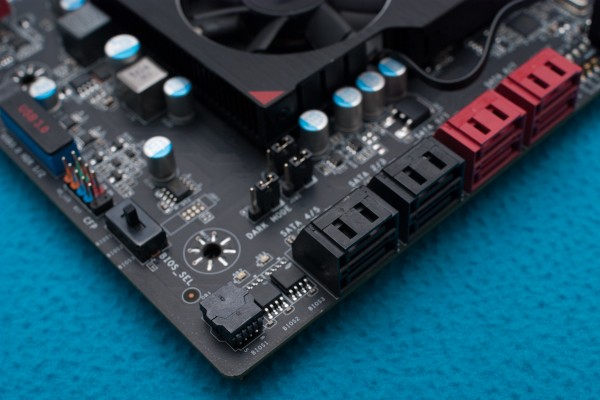

Las 3 BIOS, una removible y 2 soldadas a la placa, junto al switch para seleccionar de cual queremos bootear. Cabezal USB 3.0 y el jumper para el DARK MODE. También tenemos 8 puertos SATA (4 SATA 6Gb/s y 4 SATA 3GB/s) una cantidad más que razonable.

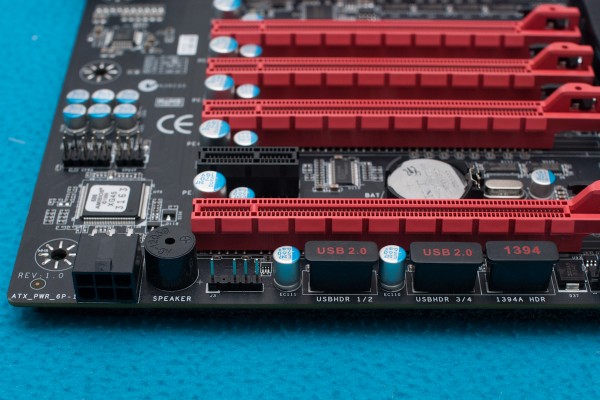

2 cabezales USB 2.0, un cabezal para Firewire 1394 y uno de los 2 conectores PCI-E de 6 pines que le entregan poder auxiliar a los puertos PCI-E

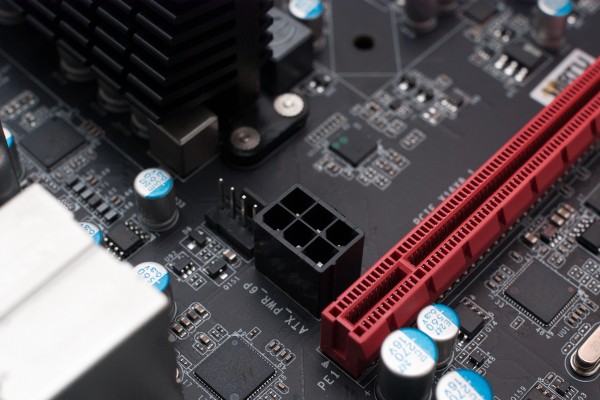

Aquí tenemos el segundo puerto PCI-E, cabe destacar que solo necesitamos conectar uno y que incluye dos para facilitar el manejo de los cables dentro de los gabinetes.

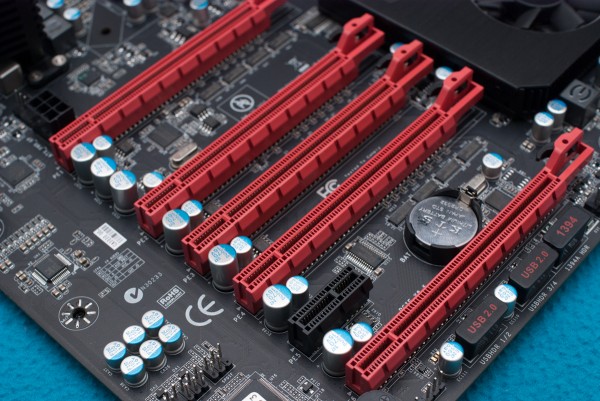

5 puertos PCI-E 3.0 16x, permitiéndonos correr configuraciones 4-way CrossFireX™ y 4-way SLI™ a 8x/8x/8x/8x gracias al puente PLX.

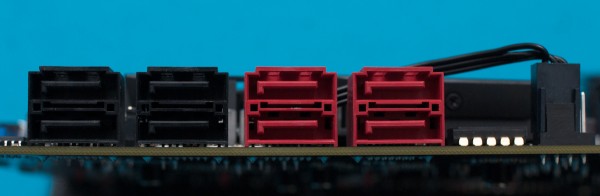

Puertos SATA y la vista lateral del interruptor de los puertos PCI-E, permitiéndonos apagar los que no utilicemos para ahorrar energía.

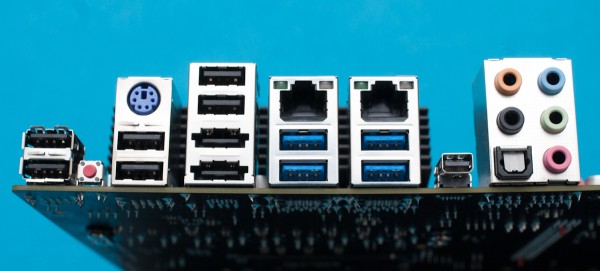

El panel trasero nos entrega 10 USB (6 x USB 2.0 y 4 x USB 3.0), Dual Gigabit LAN, Dual e-Sata 6GB/s, Salida de audio de 8 canales, puerto PS/2 para teclado botón CLR_CMOSy un puerto mini Displayport si es que queremos utilizar los gráficos integrados en nuestros procesadores.
Metodología y plataforma.
Plataforma de pruebas.
Procesador - Intel Core i7 3770K
Placa Madre - EVGA Z77 FTW
- ASUS Maximus V Formula
- Gigabyte Z77X-UD3H
- Intel DZ77GA-70K
Refrigeración - Noctua NH-D14
Memorias - Gskill Ripjwas X 2x4GB 2133MHz 9-11-9-28
VGA - NVIDIA GTX 680
Fuente de Poder - Corsair AX-850
SSD - OCZ Vertex 3 120GB
Monitor - Viewsonic VA2231wm
La metodología utilizada en este review es exactamente la misma que utilizamos en los reviews de placas madres y/o de CPUs que hemos realizado anteriormente. Solamente actualizamos algunas versiones de programas para mantener los resultados lo más frescos posible. Todas las pruebas fueron ejecutadas 3 veces, indicando como valor final y presentado el promedio estable de las corridas. El sistema se mantuvo bajo sus condiciones stock en todo momento, se deshabilitó Cool&Quiet/Turbo Core y los juegos corrieron sin PhysX y a una resolución de 1920×1080 (FullHD). Nuevamente pedimos disculpas por no poder contar con un ejemplar AMD, si bien se hicieron todas las gestiones lamentablemente fueron en vano. Esperamos tener el apoyo de AMD en un futuro no muy lejano.
Software.
- Windows 7 x64 Ultimate SP1
- Cinebench 11.5
- Aida 64
- Sisoft Sandra
- Fritz Chess Benchmark
-7-Zip
- PCMark 7
- Unigine Heaven HW Bot Mod
- 3DMark Vantage
- 3DMark 11
- Hard Reset Benchmark
- Lost Planet 2 Benchmark
- STALKER Call of Prypiat Benchmark
- Metro 2033 Benchmark
- Alien vs Depredador Benchmark
- Crysis 2 Benchmark
Pruebas Sintéticas.

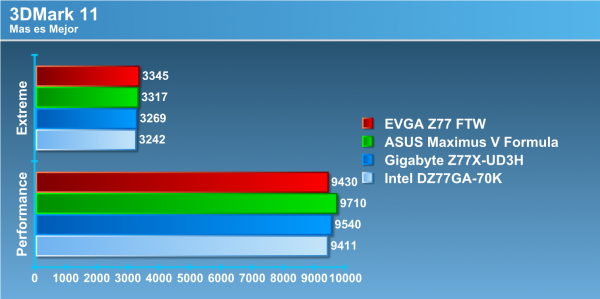

La placa obtiene unos puntajes muy respetables tanto en Performance como en Extreme aunque vemos una pequeña caída de rendimiento cuando el test es mas CPU demandante.

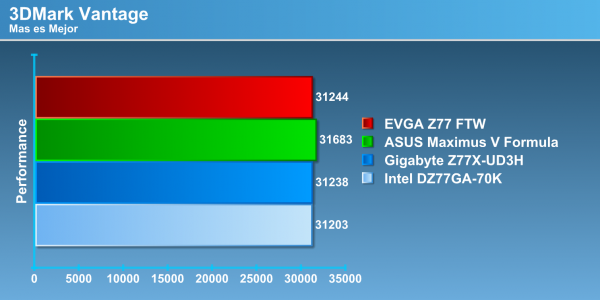

Misma tónica de 3DMark 11, si bien cae ligeramente el puntaje, se mantiene dentro de los resultados esperados.

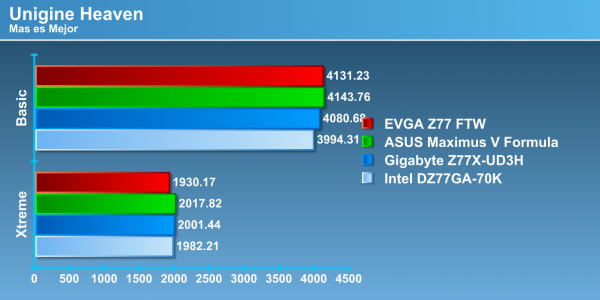

Este resultado no me lo esperaba. Casi 50 puntos menos con su competidor más cercano. Corrí 6 veces este benchmark y los resultados no variaron en modo Xtreme lo cual me lleva a pensar que la merma de rendimiento que apreciamos antes, se manifestó de mayor manera en Unigine Heaven. Cabe destacar que el puntaje es excelente, pero no tan bueno como debería ser.

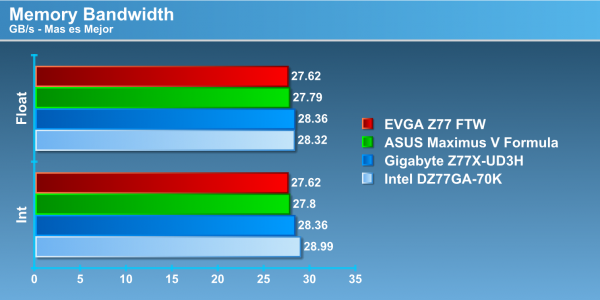

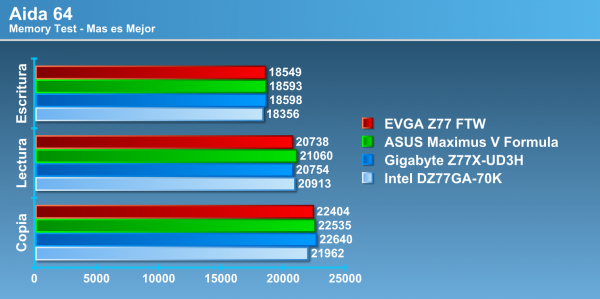

En el apartado memorias se mantiene en el grupo, no destacando pero tampoco decepcionando.

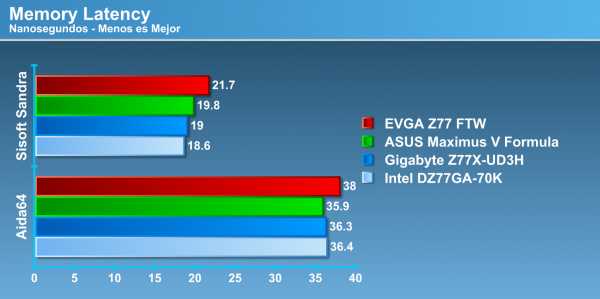

Al ver que las latencias son ligeramente superiores, me hace pensar que la causa más probable para este resultado es una BIOS inmadura. Recuerden que estamos hablando de 2-3 NANOSEGUNDOS de diferencia.
Se mantiene en el grupo, por debajo, pero dentro de los límites aceptables.

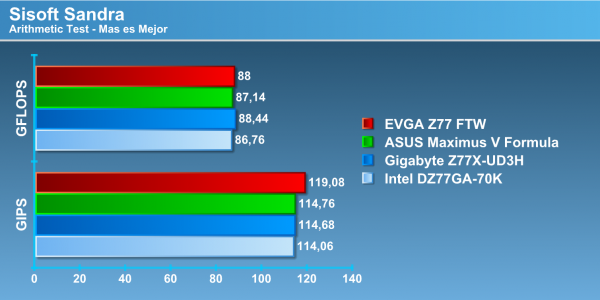

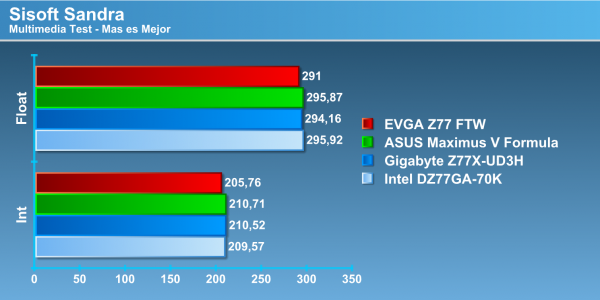

Destaca en la prueba de Aritméticas pero destiñe en la prueba Multimedia eso si siempre manteniéndonos dentro de los límites normales.

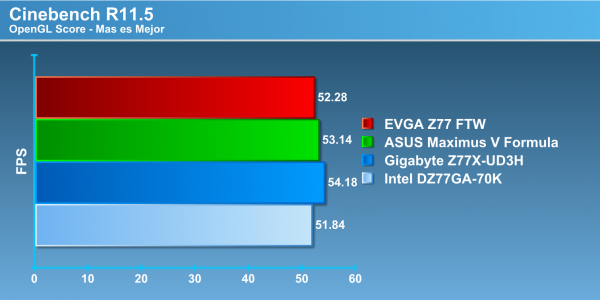

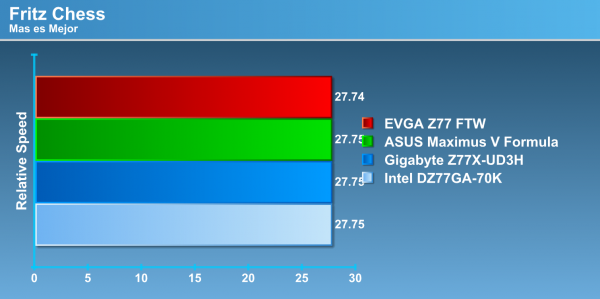

Nada que comentar, los resultados se encuentran en línea con lo que se espera de una placa de este calibre.
Pruebas Reales.

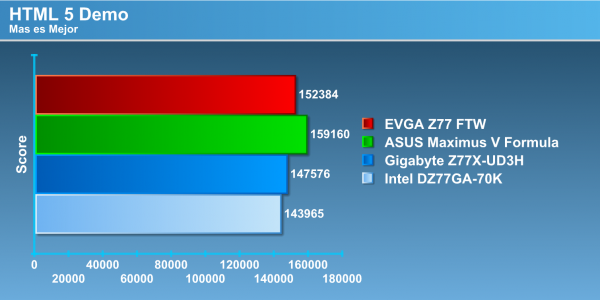

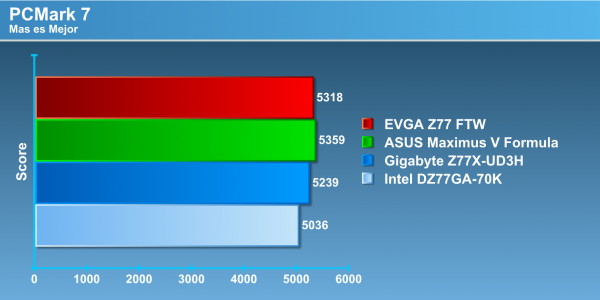

Excelente desempeño de la placa en estos dos test, pasemos a los juegos.

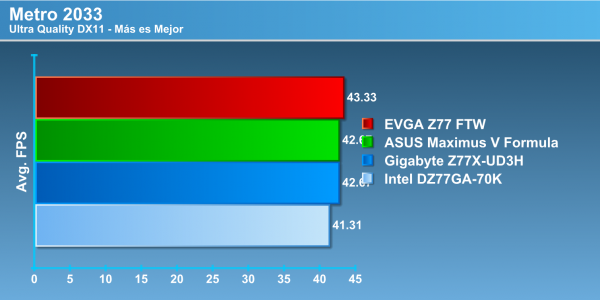

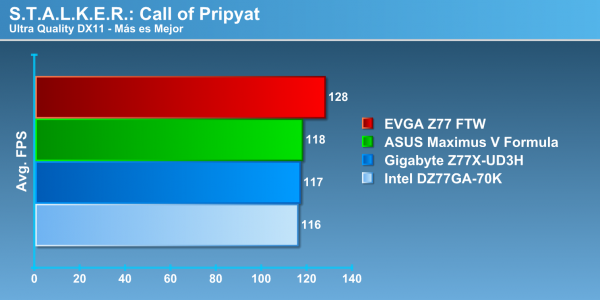

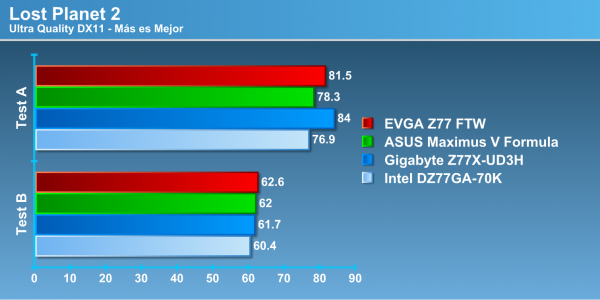

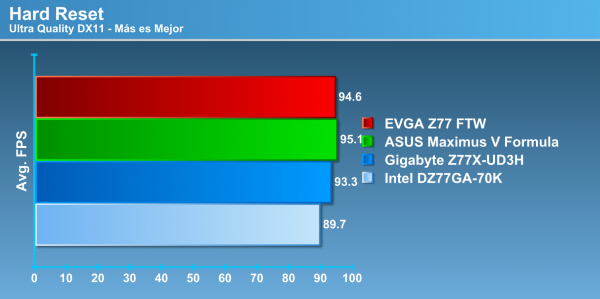

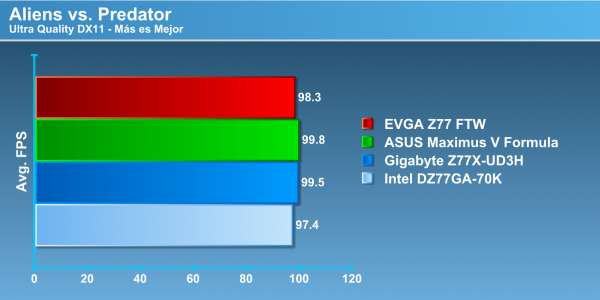

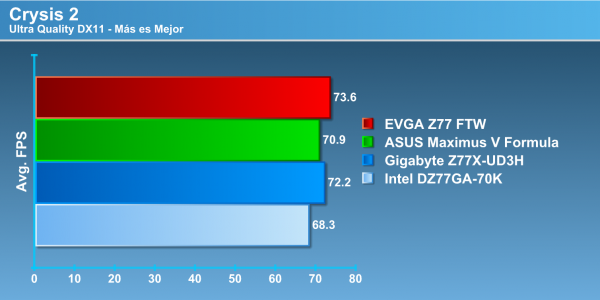

La placa destaca en todos y cada uno de los juegos. Al parecer las mermas de rendimiento se deben a BIOS inmaduras, ya que en otras circunstancias rinde de maravilla.
Overclock.
Para este apartado los invitamos a sintonizarnos este día VIERNES 21 de Septiembre desde las 21:00 para una sesión de bencheo con cambio de fase, LN2 y configuraciones monstruosas de VGAS para que vean a nuestro reviewer en acción y puedan ver el trabajo detrás de lograr un buen puntaje. El video de la sesión y los resultados de la misma serán publicados en su respectivo tema en el foro para los que no puedan visitarnos.
Palabras Finales.
Esta placa me deja un poco contrariado, por un lado tiene excelentes features, soporte para 4-way CrossFireX™ y 4-way SLI™, un acabado y un bundle impecable al más puro estilo EVGA y un desempeño excepcional en los juegos, pero no me convence 100% en las pruebas sintéticas. En mi afán por buscar información tuve una agradable conversación con k|ngp|n, que como varios saben, trabaja en el equipo de diseño de las BIOS de EVGA, el cual está consciente de esta situación y me comento que EVGA está preparando una BIOS nueva que solucionara estas ligeras pérdidas de rendimiento, que si bien no son muchas, y en uso 24/7 no se notan, están ahí. Por otro lado la placa es excelente, las opciones de overclock, las cuales guardaremos como sorpresa hasta este viernes, son muy buenas con una BIOSlimpia y pulida. Es una verdadera motherboard para entusiastas y hardcore Gamers a un precio que si bien es elevado, los dejara más que satisfechos. Respaldada por una sólida garantía, un look impresionante y un bundle que incluye desde brackets USB 2.0 y USB 3.0, puentes 3-way/2-way SLI™ y todos los cables que pudiesen necesitar para dejar esta placa operativa desde el momento en que la abren. Por esto y más que le entrego el premio Editor’s Choice a esta placa que si bien un poco verde, promete y mucho.
Agradecimientos a EVGA Chile por hacer posible esta revisión.
