Revisión de día domingo en MadboxPC, un poco atrasado ya que su reviewer se encuentra en exámenes, pero siempre hay tiempo para echarle una mirada a lo que Gigabyte tiene para ofrecer.
Gigabyte nos trae en esta ocasión una placa que me hace recordad un viejo proverbio «lo bueno viene en envases pequeños», veamos si esto es verdad o si esta pequeña placa nos deja con las ganas. Veamos las especificaciones.
Especificaciones.
CPU *Support for:
- Intel® Core™ i7 processors
- Intel® Core™ i5 processors
- Intel® Core™ i3 processors
- Intel® Pentium® processors
- Intel® Celeron® processors in the LGA1155 package
Chipset Intel® Z77 Express Chipset
Memory * 4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Dual channel memory architecture
* Support for DDR3 2400(OC)/1600/1333/1066 MHz memory modules
* Support for non-ECC memory modules
* Support for Extreme Memory Profile (XMP) memory modules
Audio * Creative CA0132 chip
* Support for Sound Blaster Recon3Di
* High Definition Audio
* 2/5.1-channel
LAN * 1 x Intel GbE LAN chip (10/100/1000 Mbit)
Expansion Slots * 1 x PCI Express 3.0 x16 slot, running at x16 (PCIEX16)
* 1 x PCI Express 3.0 x16 slot, running at x8 (PCIEX8)
* 1 x PCI Express 2.0 x16 slot, running at x4 (PCIEX4)
* 1 x PCI Express 2.0 x1 slots
Multi-Graphics Technology * Support for 2-Way AMD CrossFireX™/NVIDIA SLI technology
Storage Interface * Chipset:
- 2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1)
- 3 x SATA 3Gb/s connectors (SATA2 2~5)
- 1 x eSATA 3Gb/s connectors
- Support for RAID 0, RAID 1, RAID 5, and RAID 10
USB * Chipset:
- Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
- Up to 10 USB 2.0/1.1 ports (4 ports on the back panel, 6 ports available through the internal USB headers)
Onboard Graphics * Chipset:
- 1 x D-Sub port
- 1 x DVI-D port, supporting a maximum resolution of 1920x1200
- 1 x HDMI port, supporting a maximum resolution of 1920x1200
* 1 x DisplayPort, supporting a maximum resolution of 2560x1600
Internal I/O Connectors * 1 x 24-pin ATX main power connector
* 1 x 4-pin ATX 12V power connector
* 2 x SATA 6Gb/s connectors
* 3 x SATA 3Gb/s connectors
* 1 x CPU fan header
* 3 x fan headers
* 1 x front panel header
* 1 x front panel audio header
* 3 x USB 2.0/1.1 headers
* 1 x USB 3.0/2.0 header
* 1 x Clear CMOS jumper
*1 x Trusted Platform Module (TPM) header
Back Panel Connectors * 1 x PS/2 keyboard/mouse port
* 1 x D-Sub port
* 1 x DVI-D port
* 1 x optical S/PDIF Out connector
* 1 x HDMI port
* 1 x DisplayPort
* 1 x eSATA 3Gb/s connectors
* 2 x USB 3.0/2.0 ports
* 4 x USB 2.0/1.1 ports
* 1 x RJ-45 port
* 5 x audio jacks
BIOS * 2 x 64 Mbit flash
* Use of licensed AMI EFI BIOS
* Support for DualBIOS™
Form Factor * Micro ATX Form Factor; 24.4cm x 24.4cm
Price * US $179.99
* CLP $119.990
Esta placa, al igual que todos los nuevos modelos de Gigabyte, soporta la tecnología 3D Power ALL Digital engine de Gigabyte, que permite la entrega de un flujo de energía estable para el CPU y la memoria sin importar la carga. Y esto no se queda sólo en las memorias, sino además para el VTT y los gráficos Intel HD Graphics integrados al procesador, para poder realizar ajustes y monitoreo en tiempo real.
La Gigabyte incorpora además -al igual que las nuevas placas-, la utilidad 3D Power que aparte de Control de Voltaje, proporciona control de las fases de poder y permite controlar las frecuencias de la controladora PWM.
Sumado a 3D BIOS, Dual UEFI BIOS, 4 Slots de memoria en arquitectura Dual-channel. Esta placa además posee el diseño Ultra Durable 4, protección contra la humedad, protección contra descargas electrostáticas, protección contra golpes de corriente, protección contra sobrecalentamiento al usar Solid Caps y Mosfets de bajo perfil.
Otras tecnologías que Gigabyte ha integrado en esta placa son el soporte para Lucid Virtu GPU virtualization y soporte para Gráficas Intercambiables. Bajo el concepto Super Sight, esta placa nos entrega soporte para PCI Express 3.0, 2-way CrossFireX™ y 2-way SLI™.
Bajo el concepto de Super Hearing, esta placa integra al nuevo Creative Sound Core3D™, procesador de audio con diseño quad-core soportando adicionalmente las tecnologías THX TruStudio Pro y CrystalVoice. También incluye un amplificador de alta capacidad, que es capaz de entregarnos cargas de hasta 150Ω en nuestros audífonos. Gigabyte no se quedo ahí, y equipó esta placa con 4 amplificadores adicionales: para el center/sub woofer, rear speaker, side surround y la línea de salida. Todo esto junto con capacitores de audio Nichicon MUSE ES series y capacitores MW series Bi-Polarized para cada canal.
Bajo el concepto Super Speed, incluye Intel® Gigabit Ethernet, SATA 6Gb/s y USB 3.0 y para controlar nuestras temperaturas: Super Shield, con 4 conectores Smart Fan, controlables vía BIOS y mediante la utilidad GIGABYTE’s EasyTune™ 6. Esto la hace una de las placas compactas más completas que eh visto.
Primera Mirada.
Una caja bastante llamativa, con tonos militares siguiendo la línea G1-Killer de Gigabyte.

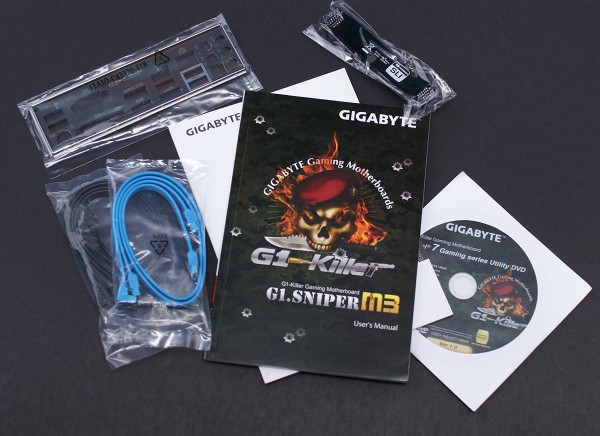

Un bundle bastante pobre, aunque incluye todo lo necesario. Para una placa de este precio, esperaba por lo menos un panel USB 3.0 Frontal.

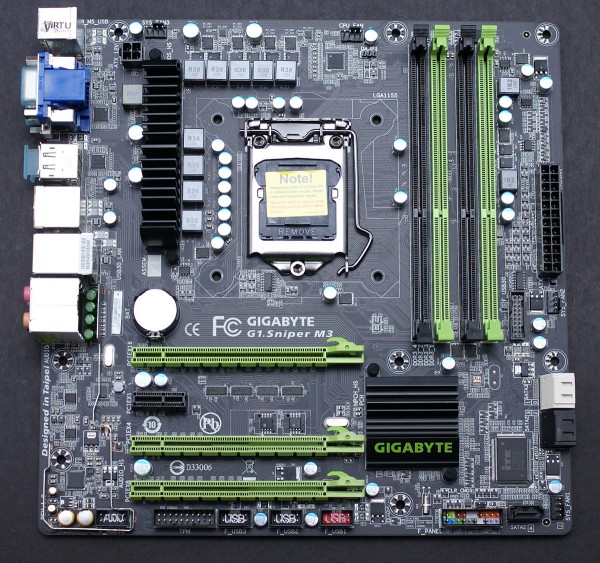

La placa en toda su ¿Magnificencia? o ¿Pequeñez?. Por pequeña que sea, tiene una excelente distribución donde todos los conectores quedan colocados adecuadamente, sin tener que recurrir a maniobras extrañas para dejarla funcional.

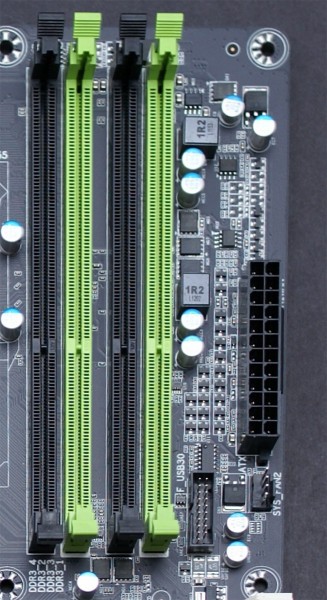

4 Slots para memorias, junto al conector 24-pin ATX . Apreciamos también el header USB 3.0 en la posicion perfecta para un panel frontal USB 3.0 .

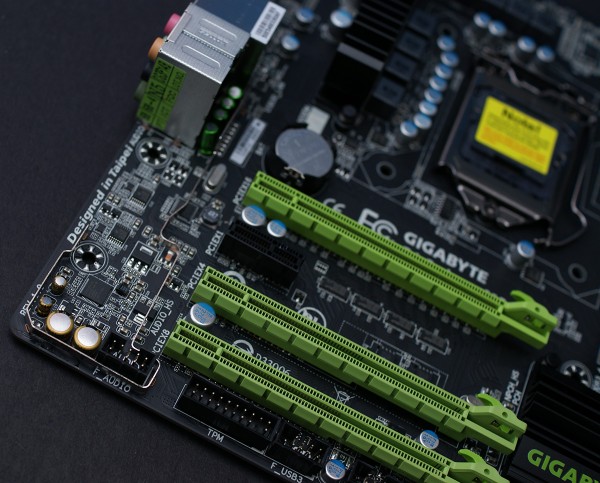

La zona que más nos interesa, puertos PCI Express 3.0 y el audio.

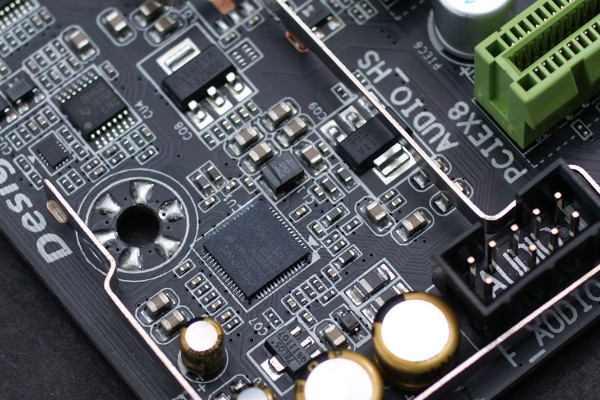

Chip Creative Sound Core3D™, aislado eléctricamente de la placa y con escudo para evitar cualquier tipo de interferencias.

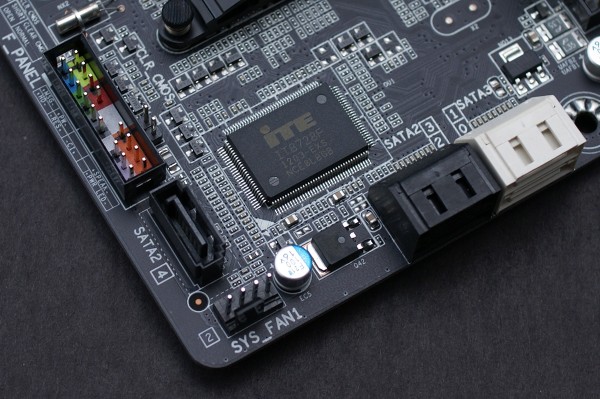

Header para el panel frontal del gabinete, junto a los puertos SATA. Curiosa la ubicación de ese header para fans aunque queda perfecto para controlar la velocidad del FAN de entrada que refrigera nuestros HDD’s.

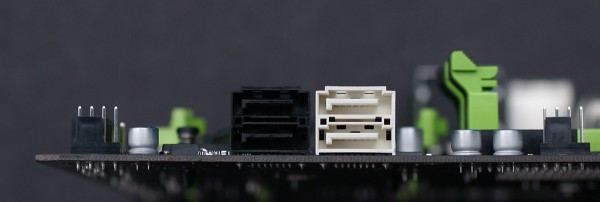

Puertos blancos corresponden a la interfaz SATA 6Gb/s mientras que los negros corresponden a SATA 3Gb/s

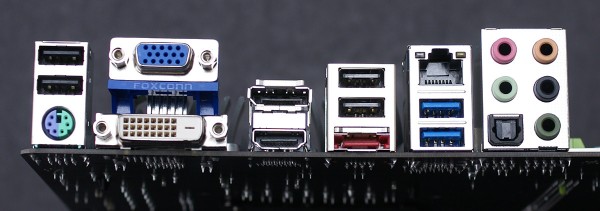

Panel trasero que nos trae: puerto PS/2 para mouse/teclado, 4 x USB 2.0, 2 x USB 3.0, eSATA 3Gb/s, salidas D-Sub(VGA), DVI,HDMI y DisplayPort. Junto a salida optical S/PDIF y 5 jacks de sonido.
Metodología y plataforma.
Plataforma de pruebas.
Procesador - Intel Core i5 3570K
Placa Madre - Gigabyte GA-Z77X-UD3H
- Intel DZ77GA-70K
Refrigeración - Noctua NH-D14
Memorias - Gskill Ripjwas X 2x4GB 2133MHz 9-11-9-28
VGA - NVIDIA GTX 680
Fuente de Poder - Corsair AX-850
SSD - OCZ Vertex 3 120GB
- Corsair Force 3 120GB
Monitor - Viewsonic VA2231wm
La metodología utilizada en este review es exactamente la misma que utilizamos en los reviews de placas madres y/o de CPUs que hemos realizado anteriormente. Solamente actualizamos algunas versiones de programas para mantener los resultados lo más frescos posible. Todas las pruebas fueron ejecutadas 3 veces, indicando como valor final y presentado el promedio estable de las corridas. El sistema se mantuvo bajo sus condiciones stock en todo momento, se deshabilitó Cool&Quiet y los juegos corrieron sin PhysX.
Software.
- Windows 7 x64 Ultimate SP1
- Cinebench 11.5
- Aida 64
- Sisoft Sandra
- Fritz Chess Benchmark
-7-Zip
- PCMark 7
- Unigine Heaven HW Bot Mod
- 3DMark Vantage
- 3DMark 11
- Hard Reset Benchmark
- Lost Planet 2 Benchmark
- STALKER Call of Prypiat Benchmark
- Metro 2033 Benchmark
- Alien vs Depredador Benchmark
- Crysis 2 Benchmark
Pruebas Sintéticas.
Gigabyte se destaca sobre la placa Intel al tener un mejor manejo de las memorias, lo que se ve reflejado en el puntaje.

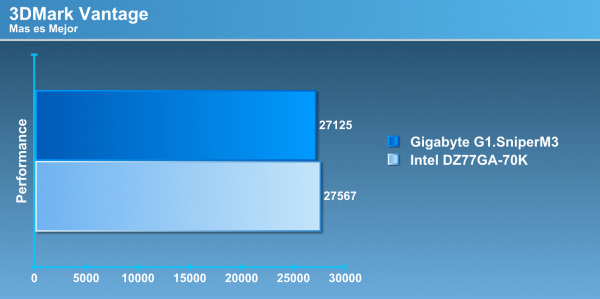

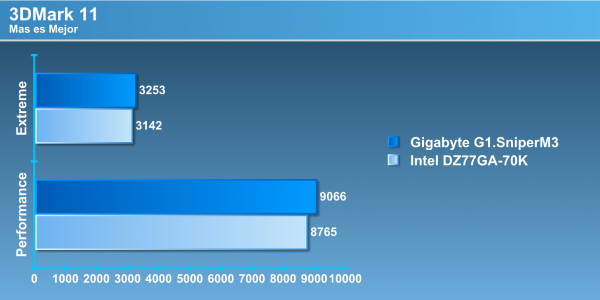

Curiosamente Intel superó a la oferta de Gigabyte en un bench tan clásico como Vantage.

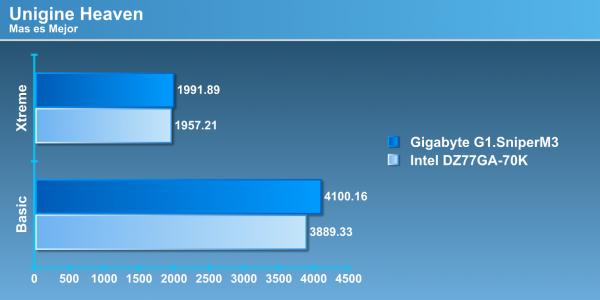

En Heaven la diferencia es notable, en especial en Basic.

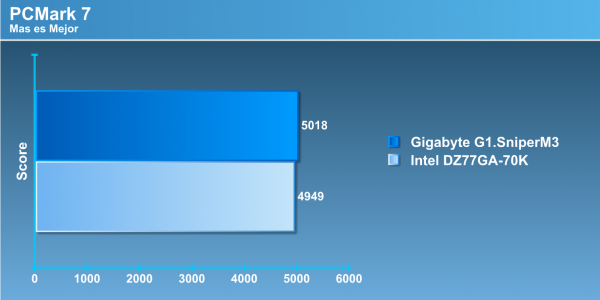

PCMark, nos entrega un puntaje levemente superior en favor de Gigabyte, aunque es un empate técnico.

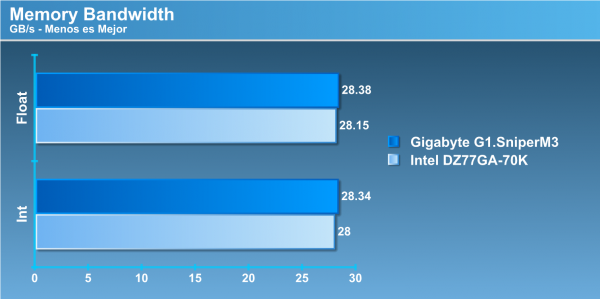

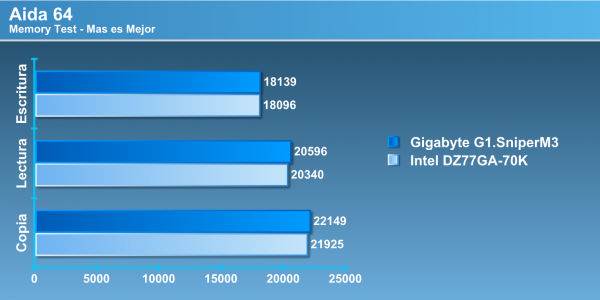

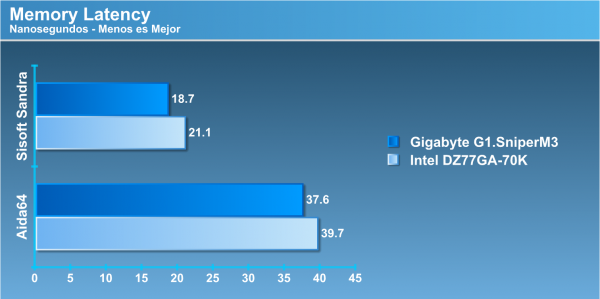

En el apartado memorias, Gigabyte nos ofrece el mayor ancho de banda, las menores latencias y el mejor manejo de nuestros kits dualchannel .

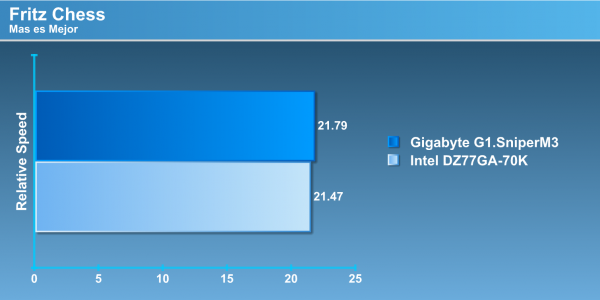

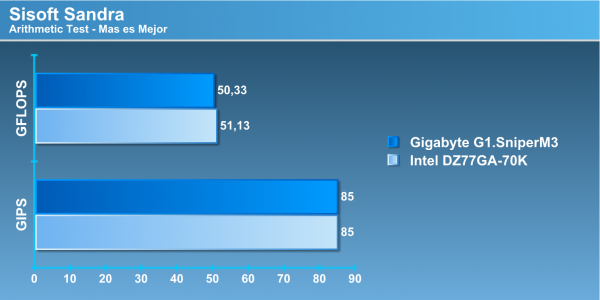

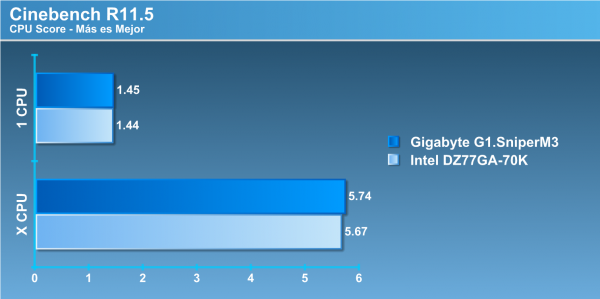

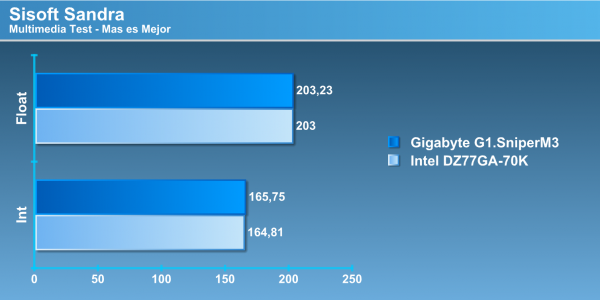

Empates técnicos, ya que ambos benchs son CPU dependientes, pero siempre con una pequeña ventaja hacia Gigabyte.

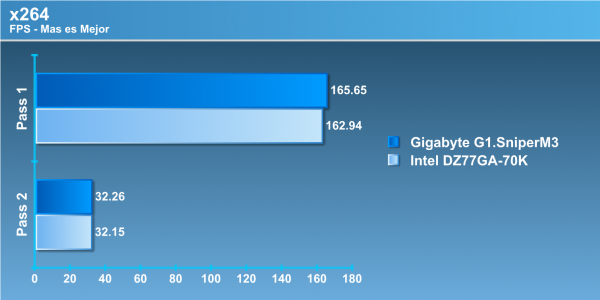

Otro bench CPU dependiente, misma tónica de los benchs anteriores.

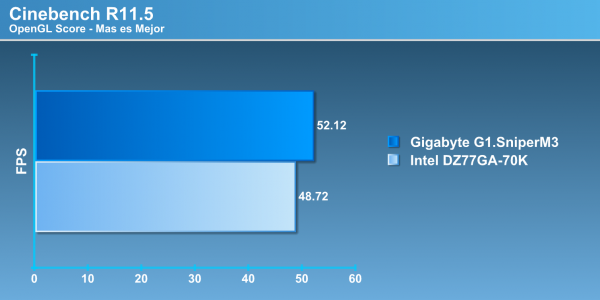

Grandes ventajas para la placa Gigabyte, en especial en OpenGL. Se puede obtener rendimiento extra con solo cambiar la placa.
Pruebas Reales.

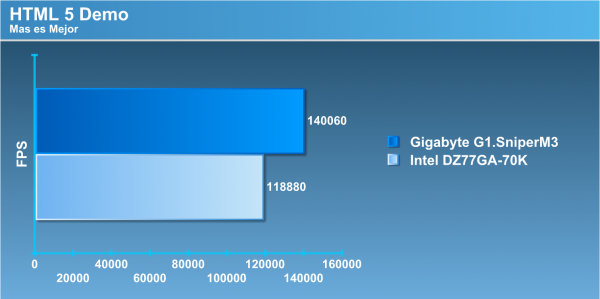

Ventajas para Gigabyte, siguiendo la tónica de la revisión. Pasemos a los Juegos.

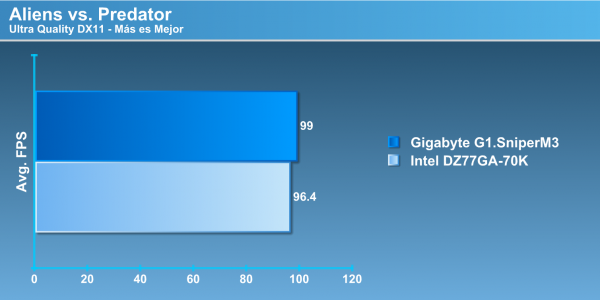

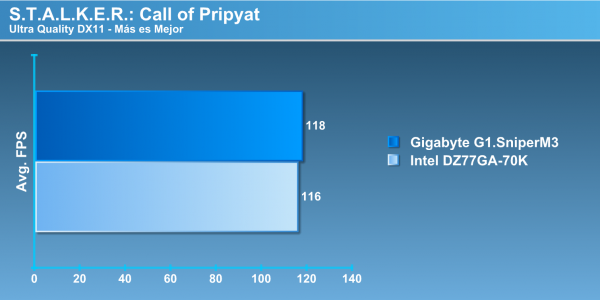

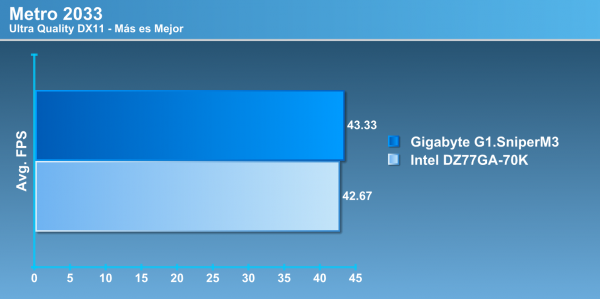

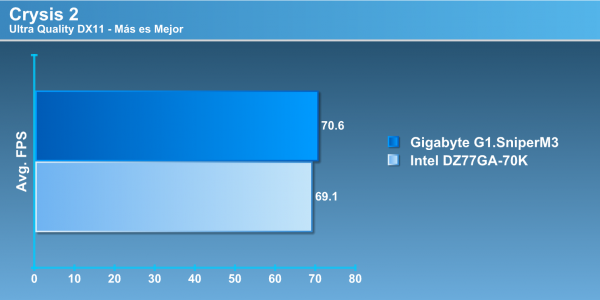

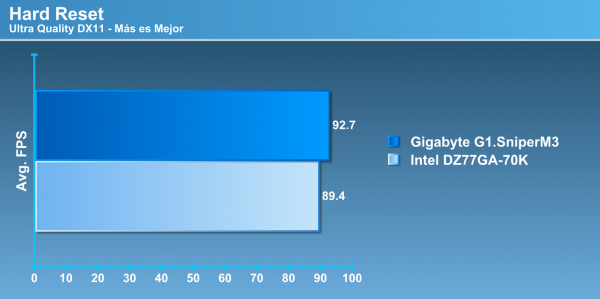

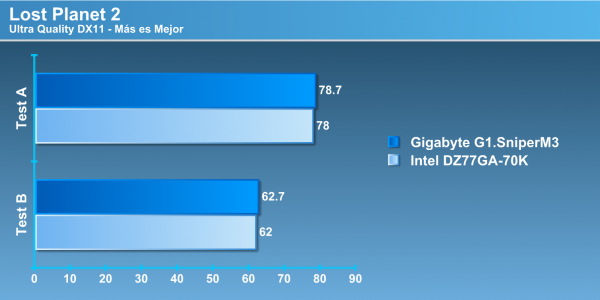

La placa Gamer cumple cabalmente su cometido, para ser una placa mATX vs una placa ATX, que esta ultima sea derrotada en la gran mayoría de los benchs es algo digno de destacar.
Palabras Finales.
Tenemos ante nosotros una excelente placa, buenas opciones de expansión y se nota que se ha puesto mucho trabajo y mucha ingeniería para miniaturizar una placa, y mantener su rendimiento. La BIOS es muy completa, con opciones de OC. Por un tema tiempo, les quedare debiendo esa sección.
Otro punto a destacar es la posibilidad de utilizar las gráficas integradas del procesador y las gráficas discretas aprovechando la tecnología de Lucid Virtu. 2-way CrossFireX™ y 2-way SLI™ en una placa mATX es algo muy interesante. Esa característica las había visto solamente en ciertas placas con un precio mucho mayor (ROG Gene y algunas ASRock) lo cual es un gran plus.
El audio, es INCREIBLE, lejos el mejor audio integrado que he probado (y he probado muchísimas placas). La calidad y profundidad del sonido es excelente para los gamers y los usuarios que les gusta la música y no quieren vender un riñón por una tarjeta de Sonido dedicada.
Esta placa junto con un buen set de parlantes y un juego de audífonos es una combinación ganadora. Sin más preámbulos, le entrego a esta placa el premio «Producto Recomendado» por sus buenas funcionalidades y su excelente calidad de audio junto con excelentes capacidades de expansión.
Damos las gracias a Gigabyte y a Juan Pablo su representante en Chile, por facilitar la sample para esta revisión.
