Y finalmente helo aquí, directo desde las fábricas de Intel hacia nuestros laboratorios, la vedette, el aclamado y a la vez criticado Ivy Bridge. Acompáñanos en la siguiente revisión, solo en Madboxpc.com.
Si bien Ivy Bridge fue lanzado hace unos días, Hoy les traemos a este pequeñin en su formato i5 pero acompañado de la letra K, esa letra que nos dice que tenemos algo grande entre manos. Para ser más precisos les traemos el Intel Core i5 3570K. Es uno de los 2 procesadores de la línea Ivy Bridge que traen el multiplicador desbloqueado para facilitar el sagrado arte del overclock. Ahora acompáñennos en esta revisión para ver si este procesador esta a la altura del desafío.
Especificaciones
* Especificaciones Intel Core i5 3570K
Essentials
Status Launched
Launch Date Q2'12
Processor Number i5-3570K
# of Cores 4
# of Threads 4
Clock Speed 3.4 GHz
Max Turbo Frequency 3.8 GHz
Intel® Smart Cache 6 MB
Bus/Core Ratio 34
Lithography 22 nm
Max TDP 77 W
Max Memory Size (dependent on memory type) 32 GB DDR3-1333/1600
# of Memory Channels 2
Sockets Supported FCLGA1155
Integrated Graphics Intel® HD Graphics 4000
Recommended Customer Price TRAY: $225
BOX : $235
BOX : $235
No hay mucho que decir, salvo la arquitectura (Ivy Bridge), el proceso de manufactura (22nm), y 100MHz mas de frecuencia, este procesador mantiene relativamente las mismas especificaciones que su hermano, el Core i5 2500k. Tienen el mismo cache L3 de 6MB, aunque se ha mejorado sus gráficos a HD 4000 y se ha agregado soporte oficial para memorias DDR3 de 1600MHz.
* Especificaciones Intel DZ77GA-70K
Essentials
Form Factor ATX (12.00 inches by 9.60 inches [304.80 millimeters by 243.84 millimeters])
Processor * Intel® Core™ i7 -K processors series and other processors in an LGA1155 socket
* 2nd and 3rd Generation Intel® Core™ i7 processor series in an LGA1155 socket
* 2nd and 3rd Generation Intel® Core™ i5 processor series in an LGA1155 socket
* 2nd and 3rd Generation Intel® Core™ i3 processor series in an LGA1155 socket
Memory * Four 240-pin DDR3 SDRAM Dual Inline Memory Module (DIMM) sockets
* Support for DDR3 1600+ /1333 /1066 MHz DIMMs
* Support for up to 32 GB of system memory
Chipset * Intel® Z77 Express Chipset
Audio * Intel® High Definition Audio (Intel® HD Audio) subsystem in the following configuration:
- 10-channel (7.1 + 2 independent multi-streaming) audio subsystem with six analog audio outputs w/optical S/PDIF out port
Graphics * Intel® HD Graphics, HDMI*
* Two PCI Express* 3.0 x16 connectors (one x8 electrical)
* Supports ATI CrossFireX and NVIDIA SLI
Peripheral Interfaces * Eight SuperSpeed USB 3.0 ports (4 external/4 header)
* Ten USB 2.0 ports (4 external (2 Hi-Current/Fast Charging) / 6 internal)
* Four Serial ATA 6.0 Gb/s ports, one eSATA 6.0 Gb/s
* Four Serial ATA 3.0 Gb/s ports
* Two IEEE 1394a ports/headers (1 external/1 header)
* Consumer infrared receiver and emitter
LAN * Dual Gigabit (10/100/1000 Mb/s) LAN subsystems using the Intel® 82579V Gigabit Ethernet Controller
Expansion Capabilities * Two PCI Express* 3.0 x16 connectors (one x8 electrical)
* Two PCI Express 2.0 x 1 connectors
* One PCI Express 2.0 x 4 connector
* Two PCI Conventional* bus connectors
Hardware Monitor Subsystem * Processor fan speed control
* System chassis fan speed control
* Voltage and temperature sensing
* Fan sensor inputs used to monitor fan activity
* Power management support for ACPI 3.0b
Bundle * Mousepad
* 3.5" Drive Bay with 2x USB 3.0 ports.
* Bluetooth dongle
* WI-FI B/G/N PCIe x1 Card
* SLI Bridge
* 4 Sata Cables
De la placa destacamos su soporte para ATI CrossFireX y NVIDIA SLI a 8x/8x pero bajo la norma PCI-ex 3.0, salida HDMI para los gráficos HD 4000 integrados en el procesador, muchos puertos USB, tanto 3.0 como 2.0 y soporte para todos los procesadores LGA1155 del mercado, tanto de Segunda como de Tercera generación.
Para más detalles los invitamos a leer el siguiente artículo: «Intel anuncia su 3° Generación de procesadores Core “Ivy Bridge” (Reviews y Especificaciones)»
Primera Mirada

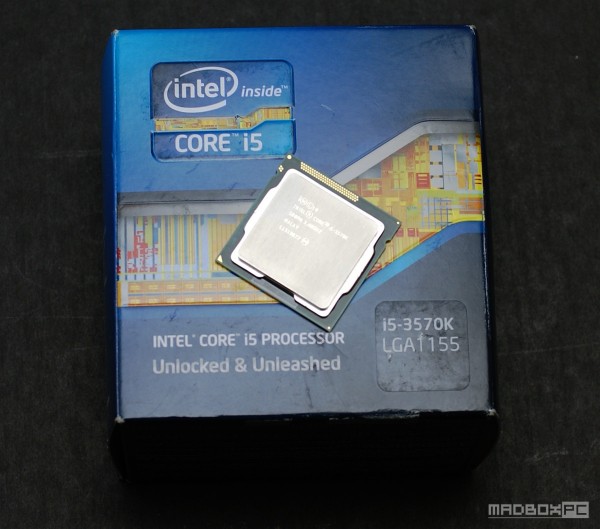

Nuestro procesador vino en su cajita retail, con su cooler stock y sus manuales, aquí posando para la cámara.
La caja de la placa madre con la clásica calavera que ya se ha adueñado de toda la serie Extreme de Intel. Aquí estamos frente al modelo DZ77GA-70k.

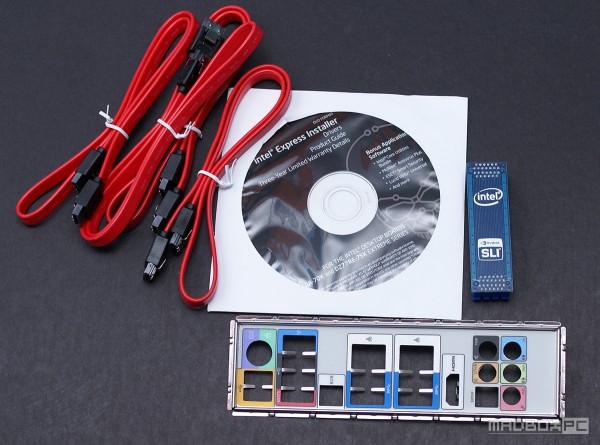

Parte del bundle: 4 cables SATA, IO Shield, CD de drivers y conector SLI. Veamos que más trae el bundle.
Algo curioso: un Mousepad…

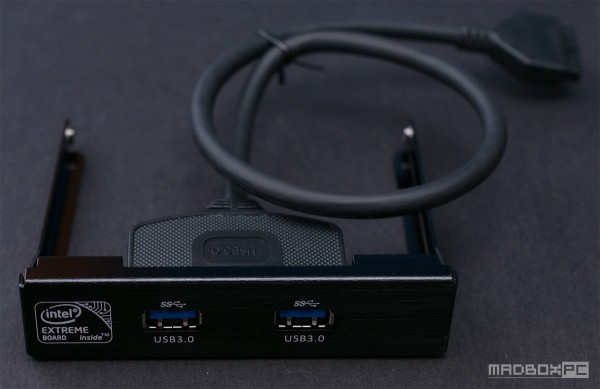

Panel frontal de 3.5” con 2 puertos USB 3.0 con conector directamente a la placa, algo muy útil para renovar los ya viejos USB 2.0 de nuestros gabinetes.
Dongle Bluetooth, ¿Practico o incomodo?

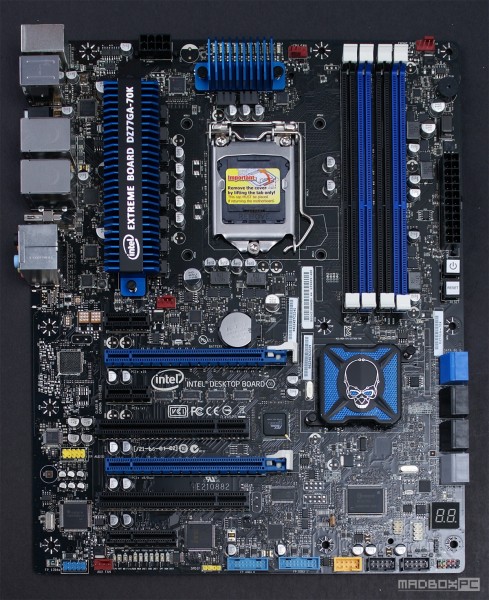

La placa en toda su majestuosidad, 2 puertos PCI-ex 3.0 de 16x (8x/8x) 2 puertos PCI-ex 2.0 de 1x y uno de 4x, más un puerto Legacy PCI. El PCH trae tan solo un pequeño disipador, nada muy ostentoso. 4 ranuras para memorias RAM en Dual Channel 2400MHz+. Botones de encendido y reinicio en un muy buen lugar junto al conector de corriente de 24 pines. 4 puertos SATA 3.0 y 4 puertos SATA 2.0. Los puertos azules y negros son los nativos del chipset z77, mientras que los puertos e-SATA y los puertos grises, corren a cargo de controladoras externas.

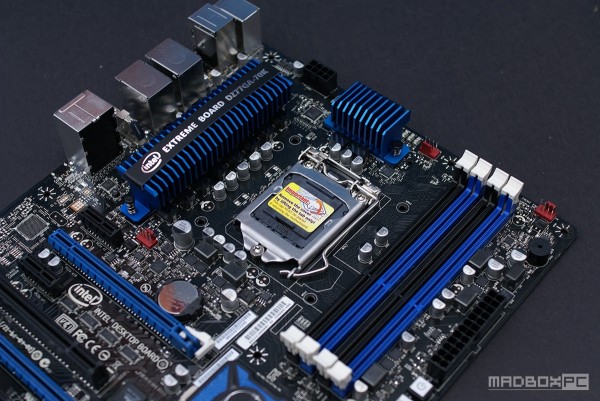

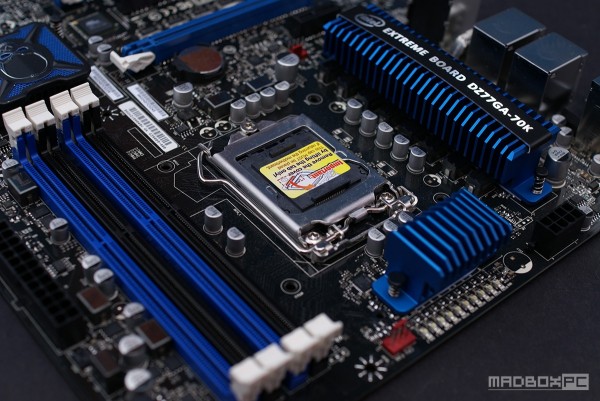

Vista lateral del socket. La placa presenta muy buena disipación en sus fases de poder.

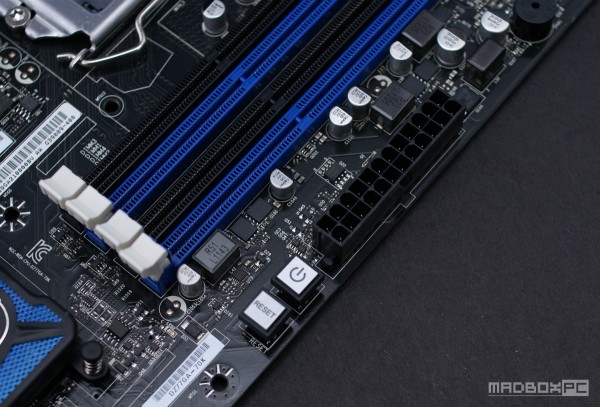

Botones de encendido y reset, junto a el conector de 24 pines que alimenta a la placa.

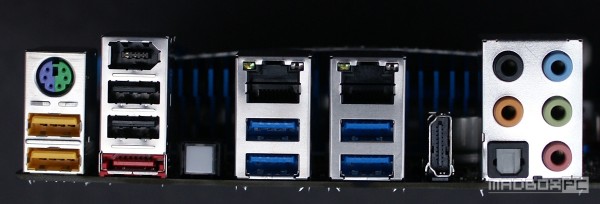

Panel trasero, el infaltable combo teclado/mouse para el mismo puerto PS2, 4 puertos USB 2.0 y 4 puertos USB 3.0, Firewire, e-Sata, salida HDMI cuando se utilizan los gráficos integrados, 5 jacks de audio 3.5 y salida óptica de audio.

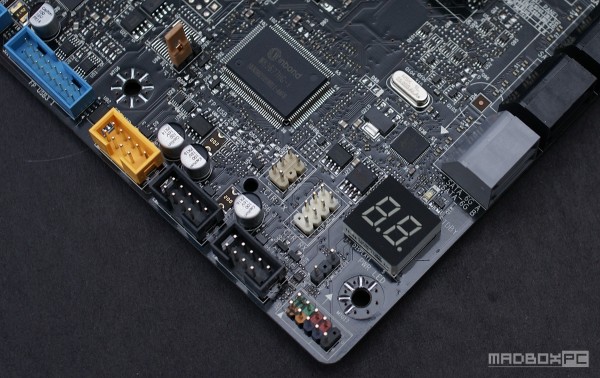

Los 3 Headers para USB 2.0 y uno de los dos Headers para USB 3.0 que trae esta placa, junto a un panel LED que nos muestra los códigos de errores. Muy cerca se encuentra el pin CLR_CMOS, para limpiar la BIOS.

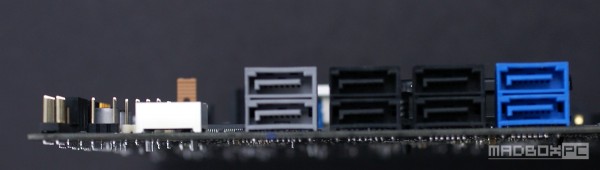

Vista lateral de la conectividad SATA de esta placa.
Metodología y Plataforma.
Datos generales
Capacidad 7000 mAh
Salida USB 1 5V / 1A
Salida USB 2 5V / 1A
Entrada (por mini USB) 5V con 1A máximo
Dimensión 112 x 73 x 17.1 mm
Peso 250 gramos app
Software.
- Windows 7 x64 Ultimate SP1
- Cinebench 11.5
- Aida 64
- Sisoft Sandra
- Fritz Chess Benchmark
-7-Zip
- PCMark 7
- Unigine Heaven HW Bot Mod
- 3DMark Vantage
- 3DMark 11
- Hard Reset Benchmark
- Lost Planet 2 Benchmark
- STALKER Call of Prypiat Benchmark
- Metro 2033 Benchmark
- Alien vs Depredador Benchmark
- Crysis 2 Benchmark
La metodología utilizada en este review es exactamente la misma que utilizamos en los reviews de placas madres y/o de CPUs que hemos realizado anteriormente. Solamente actualizamos algunas versiones de programas para mantener los resultados lo más frescos posible. Todas las pruebas fueron ejecutadas 3 veces, indicando como valor final y presentado el promedio estable de las corridas. El sistema se mantuvo bajo sus condiciones stock en todo momento, se deshabilitó Cool&Quiet y los juegos corrieron sin PhysX.
Pruebas Sintéticas

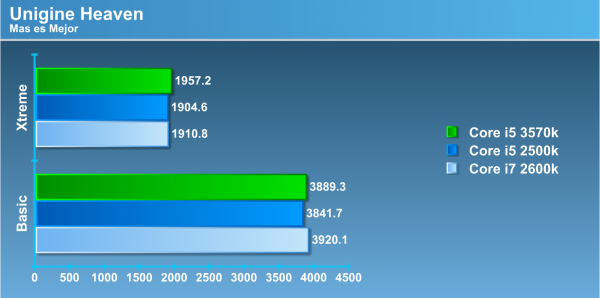

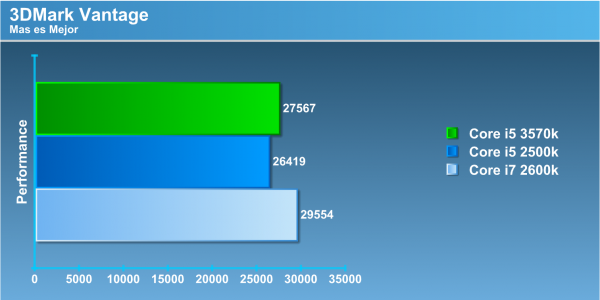

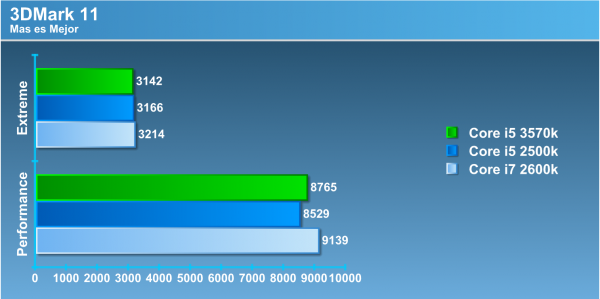

Partimos la batería de pruebas con los 3 benchmarks más populares actualmente y los resultados son muy lógicos, el Core i7 2600k a la cabeza, seguido por el Core i5 3570k y finalmente el Core i5 2500k.
En PCMark 7 tenemos resultados que le dan la ventaja a la arquitectura Sandy Bridge por sobre Ivy Bridge.
En Cinebench apreciamos que mientras el Core i7 2600k y el Core i5 2500k tienen un puntaje por núcleo muy parecido (la diferencia es debido al mayor cache L3 del Core i7 2600k), el Core i5 3570K destaca inmediatamente. Esto es consecuencia directa de las mejoras a la arquitectura incorporadas con el proceso de fabricación a 22nm.

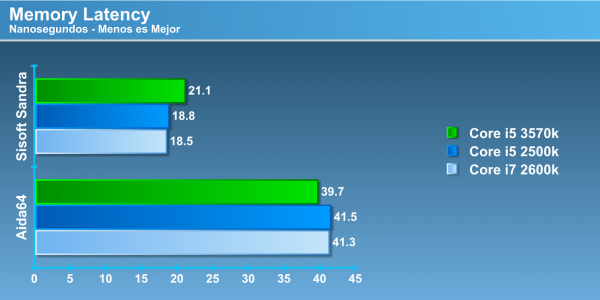

Si bien la controladora de memoria de Ivy Bridge es capaz de manejar módulos a más de 3 GHz, Sandy Bridge no se queda muy atrás. Eso sí, el Core i5 3570k es un digno sucesor para el Core i5 2500k.

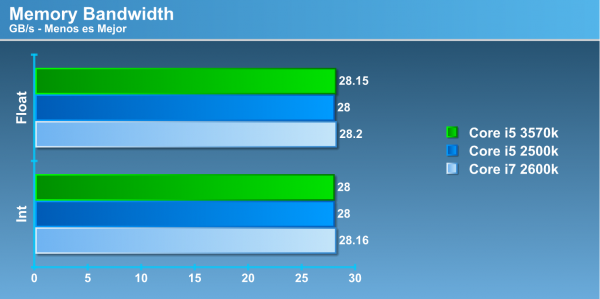

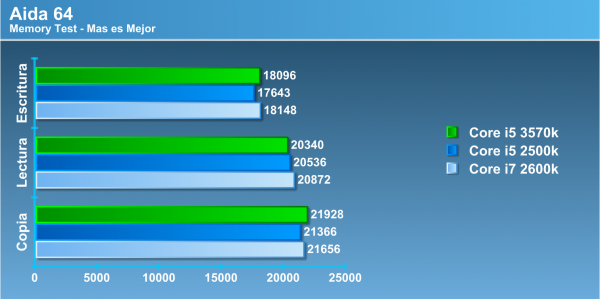

En el aparatado del ancho de banda, tenemos un virtual empate entre las 2 plataformas ¿llegamos a un cuello de botella por culpa de las memorias?

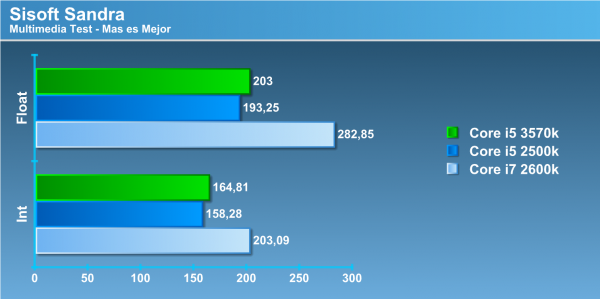

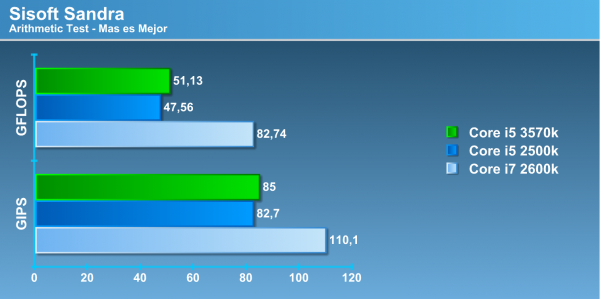

Tanto en aritméticas como en las pruebas multimedia los resultados son como deverian ser. El Core i5 3570k es superior sin lugar a dudas al Core i5 2500k, sin embargo el Core i7 2600k se separa mucho del grupo, lo que me deja la siguiente duda, ¿El Core i7 3770k se comportara de igual manera?
No hay sorpresas en este apartado, es la tónica de esta revisión.
Pruebas Reales.
Sigue la hegemonía Core i7 2600k > Core i5 3570k > Core i5 2500k

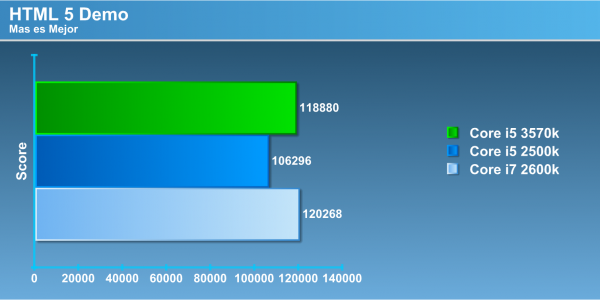

Aquí la primera sorpresa, donde el Core i5 3570k supera al Core i7 2600k en este bench en particular. El HT del Core i7 no le proporciona ninguna ventaja sobre sus hermanos menores.

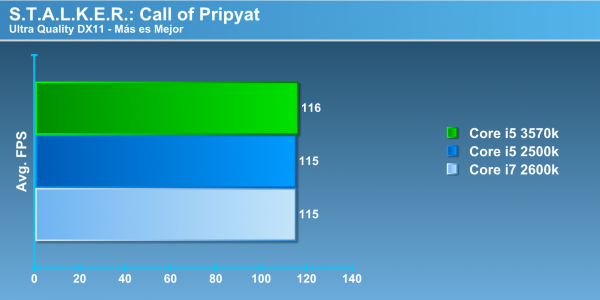

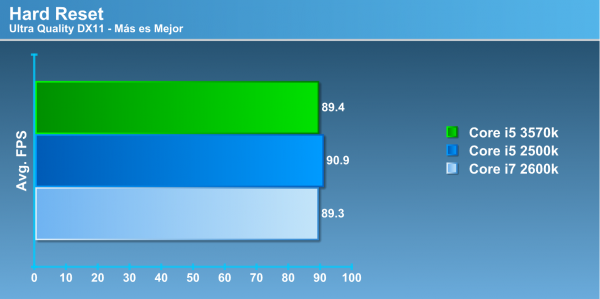

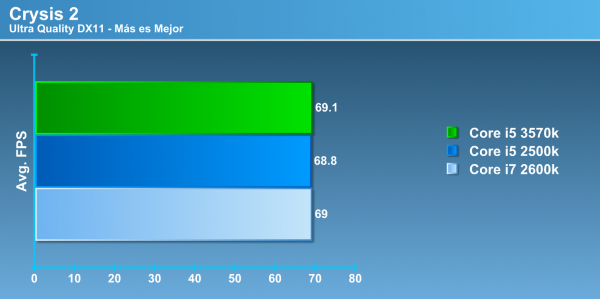

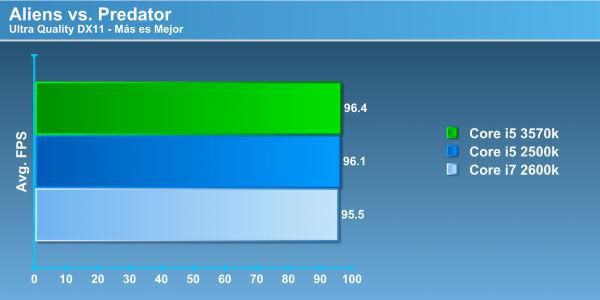

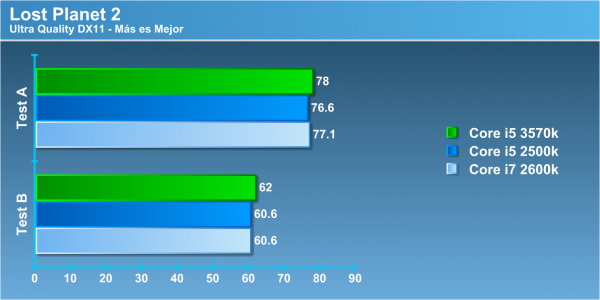

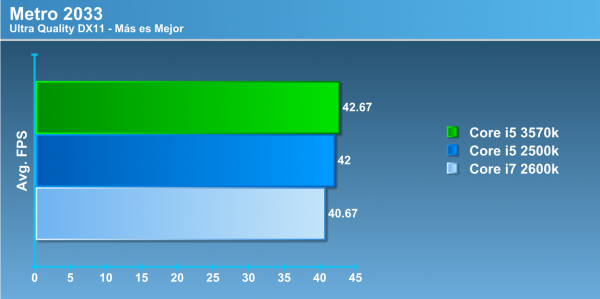

Después de la batería de juegos nos queda una cosa por decir, los 3 rinden muy parejos en los juegos. No hay diferencias reales entre ninguno de los 3 procesadores salvo leves diferencias que benefician al Core i5 3570k.
Overclock.

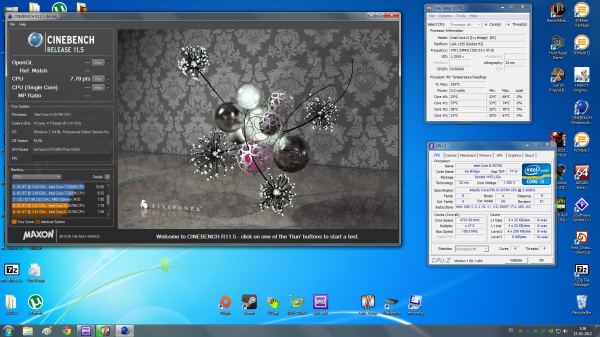

El overclock fue relativamente sencillo en este procesador. Setear voltajes a 1.35v, multiplicador a x47, probar estabilidad y listo. Por la naturaleza de la arquitectura (22nm) nos pidió un muy bajo voltaje para alcanzar la no despreciable frecuencia de 4.7GHz. El único problema que ya es globalmente reconocido es la temperatura. Para lograr llegar a la barrera de los 70° con un overclock moderado con tan poco voltaje es que algo muy mal echo con la pasta térmica que se coloco. No seguimos escalando, por ese motivo. El Noctua NH-D14, que no es un cooler barato ni pequeño, se hace poco para tanta temperatura.
Palabras Finales.
Gran procesador, pequeño precio, rendimiento excepcional. ¿Qué más se puede pedir? Bueno lo que podríamos pedir que vuelvan a utilizar la soldadura flux-less que tan buenos resultados ha traído en incontables procesadores. Hay que reconocerlo, a pesar de ocupar muy poco voltaje para su funcionamiento, estos procesadores son verdaderamente calientes. Pero esto no merma su excelente rendimiento, gran capacidad de overclock (Y más aun con refrigeraciones más agresivas) y por supuesto, su gran controladora de memorias, por lo que no tengo más remedio de darle a este procesador el premio Editor’s Choice por este excelente producto a un precio altamente competitivo lo que lo hace una real alternativa para todos los Gamers con presupuestos no tan abultados. Agradecemos a Intel por facilitar las muestras para esta revisión.
