Luego de una larga ausencia en nuestro sitio, damos la bienvenida nuevamente a la gente de MSI. Hoy nos presentan esta placa que tiene una interesante característica principal: está completamente diseñada para el Overclock, hablamos de la MSI Z77 MPower, miembro de la Serie Big Bang de MSI. Sigan esta revisión aquí en MadBoxpc.
Especificaciones.
Veamos que incluye esta placa y que tecnologías soporta.
CPU *Support for:
- Intel® Core™ i7 processors
- Intel® Core™ i5 processors
- Intel® Core™ i3 processors
- Intel® Pentium® processors
- Intel® Celeron® processors in the LGA1155 package
Chipset - Intel® Z77 Express Chipset
Memory * 4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Dual channel memory architecture
* Support for DDR3 3000(OC)/2800(OC)/2666(OC)/2600(OC)/2400(OC)/2133(OC)/2000/1866/1600/1333/1066 MHz memory modules
* Support for non-ECC memory modules
* Support for Extreme Memory Profile (XMP) memory modules
Audio * Realtek ALC898 codec
* High Definition Audio
* 2/4/5.1/7.1-channel
LAN * 1 x Realtek 8111E GbE LAN chip (10/100/1000 Mbit)
Expansion Slots * 1 x PCI Express 3.0 x16 slot, running at x16 (PCIEX16)
* 1 x PCI Express 3.0 x16 slot, running at x8 (PCIEX8)
* 1 x PCI Express 2.0 x16 slot, running at x4 (PCIEX4)
* 3 x PCI Express 2.0 x1 slots
* 1 x PCI slot
Multi-Graphics Technology * Support for 2-Way AMD CrossFireX™/NVIDIA SLI technology
Storage Interface * Chipset:
- 2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1)
- 4 x SATA 3Gb/s connectors (SATA2 2~5)
- Support for RAID 0, RAID 1, RAID 5, and RAID 10
USB * Chipset:
- Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
- Up to 8 USB 2.0/1.1 ports (2 ports on the back panel, 6 ports available through the internal USB header)
* Renesas® uDP72020 chip:
- Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
Onboard Graphics * Chipset:
- 1 x HDMI port, supporting a maximum resolution of 1920x1200
- 1 x DisplayPort, supporting a maximum resolution of 2560x1600
Internal I/O Connectors * 3 x USB 2.0 connectors
* 1 x USB 3.0 connector
* 1 x Multi BIOS Switch
* 1 x TPM Module connector
* 1 x Front Panel connector
* 1 x Front Panel Audio connector
* 1 x Chassis Intrusion connector
* 1 x Voice Genie connector (optional)
* 1 x MultiConnect Panel connector (optional)
* 1x Debug LED panel
* 1 x V-Check Points Set
* 1 x Power button
* 1 x OC Genie button
* 1 x Reset button
* 1 x Clear CMOS jumper
* 1 x GO2BIOS button
* CPU x 1 / System x 4 FAN connectors
* ATX 24-pin Power Connector
* ATX 8-pin Power Connector
* ATX 6-pin Power Connector
Back Panel Connectors * 1 x PS/2 keyboard/mouse port
* 1 x Clear CMOS button
* 1 x optical S/PDIF Out connector
* 1 x HDMI port
* 1 x DisplayPort
* 2 x USB 2.0/1.1 ports
* 6 x USB 3.0/2.0 ports
* 1 x RJ-45 ports
* 6 x audio jacks
BIOS * 2 x 64 Mbit flash
* Use of licensed AMI EFI BIOS
* Support for GO2BIOS
Form Factor * ATX Form Factor; 30.5cm x 24.5cm
Price * US $209.99
* CLP $148.000
Utilizando todo el feedback obtenido de las MSI Master Overcloking Arena, MSI nos presenta este modelo, MSI Z77 MPower que según MSI incluye todo lo que un Overcloker podría necesitar. Esta placa compite en el rango de precios con la Gigabyte Z77X-UD5H, con la Intel DZ77GA-70K y por supuesto con la ASUS Maximus V Gene. Esta placa nos trae la tercera revisión de sus componentes Military Class III que en adición al uso de Hi-c CAP, SFC ySolid CAP, MSI incorpora ahora DrMOS II, la siguiente generación de DrMOS que entrega Double Thermal Protection integrada (doble protección térmica) para maximizar la durabilidad de sus componentes. Todos los componentes Military Class III tienen certificación MIL-STD-810G. Tenemos además soporte 2-way CrossFireX™ y 2-way SLI™, OC Genie II (que veremos más tarde), Active Phase Switching para ahorrar energía, tecnología Superpipe para refrigerar los componentes, y varias optimizaciones tanto para Gamers y Overclokers que iremos viendo durante el transcurso del Review.
Veamos el video que MSI nos preparó:
Primera Mirada.

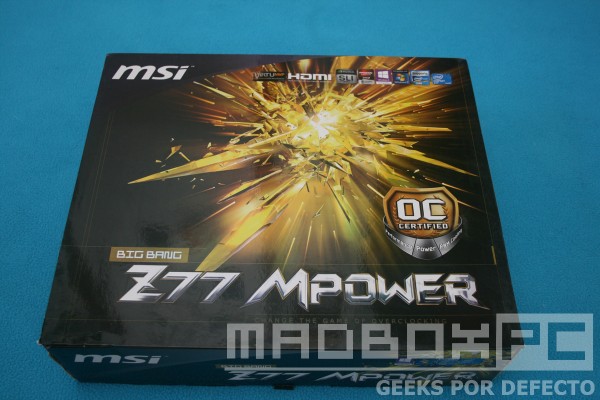

Caja bastante llamativa por fuera, destaca claramente su «Certificación OC».

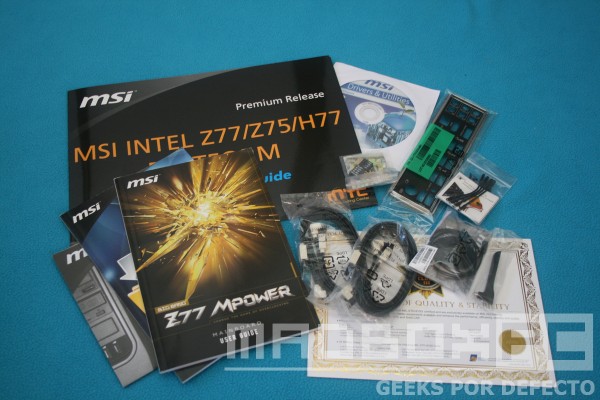

Bundle algo pobre para una placa de este segmento. Muchos manuales, unos cuantos cables SATA, antena para el dongle WIFI, I/O Shield y sería.

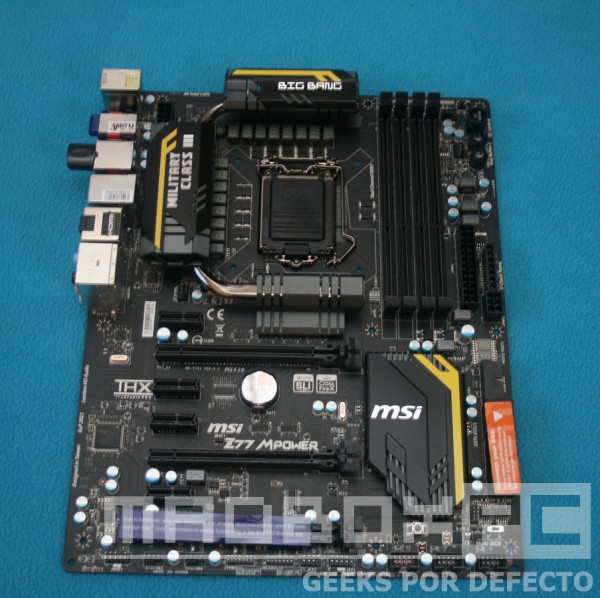

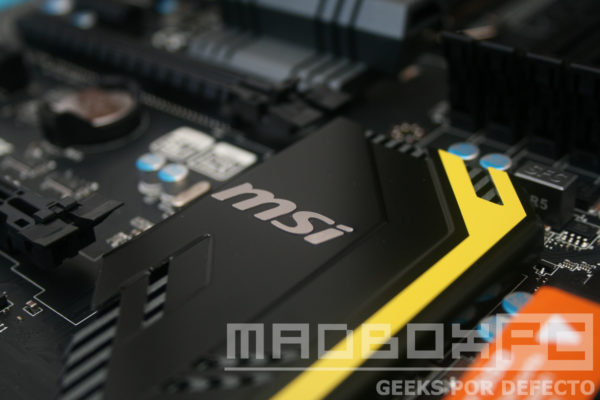

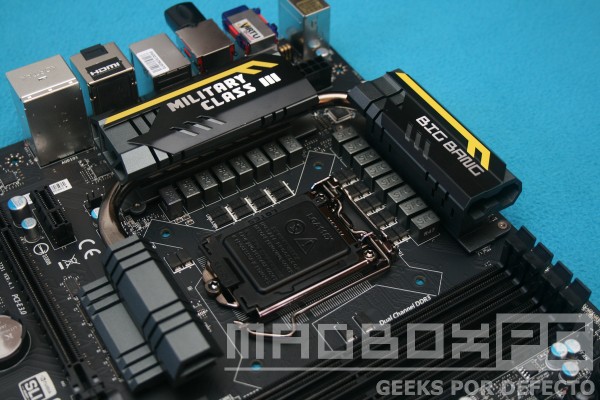

Placa bastante bien distribuida. Tiene un sistema de refrigeración basado en el sistema Super Pipe, diseño que utiliza un heatpipe de 8mm para garantizar la mejor temperatura para las fases. Vemos que combina perfectamente con las MSI Lightning Series.

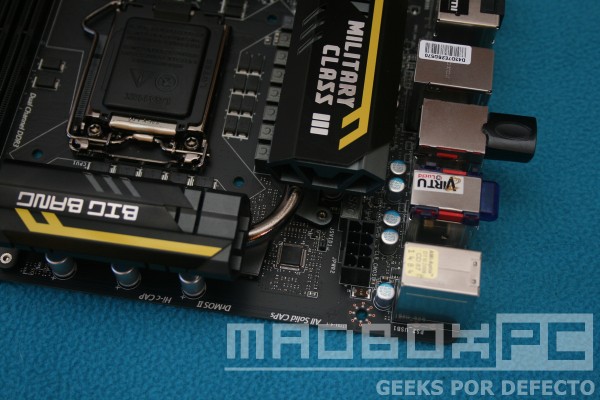

Área del CPU, bastante poblada, pero nada del otro mundo, no nos causa problema con coolers de gran tamaño ni con nuestras refrigeraciones extremas y mucho menos con refrigeración por agua. Tenemos 16 fases de poder que deverian bastar para cualquier CPU Sandy/Ivy Bridge.
Un conector de 8 pines entrega toda la energía adicional que nuestro CPU pudiese necesitar.

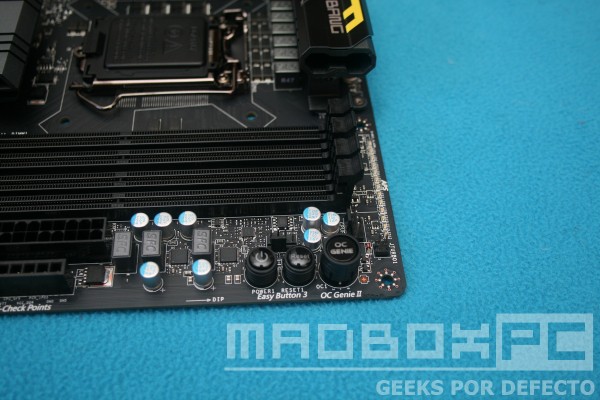

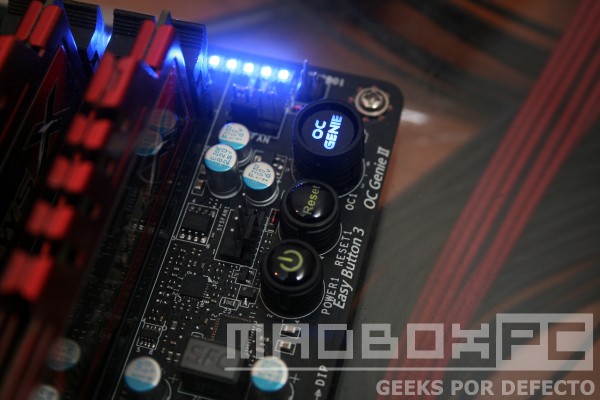

Botones Power, Reset, OC Genie en una conveniente ubicación junto a un grupo de LED que nos dicen cuanta carga tienen las fases.

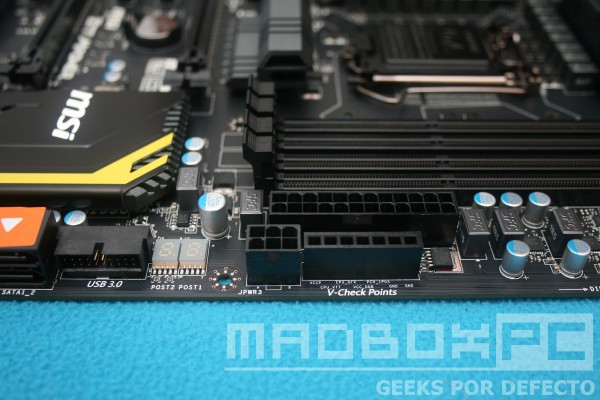

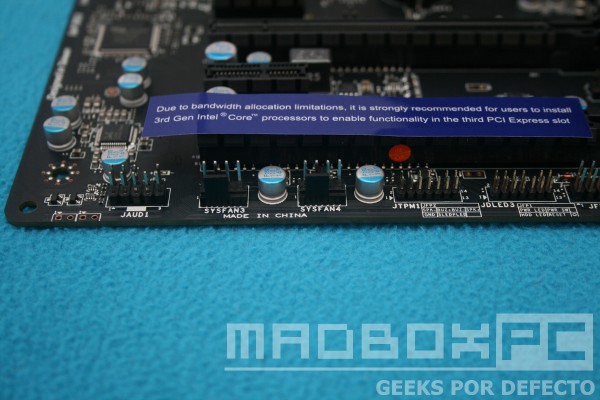

Puntos de medición de voltaje V-check, un conector USB 3.0 en una posición de 90° junto con un conector ATX de 24 pines en 90° hubiese sido genial, conector ATX de 24 pines tradicional y se agradece la posición y el formato (PCI-ex de 6 pines) del cable de poder auxiliar, aunque si queremos correr un arreglo SLI o CrossfireX y nuestra fuente solo tiene 4 conectores PCI-ex de 6 u 8 pines tendremos problemas.

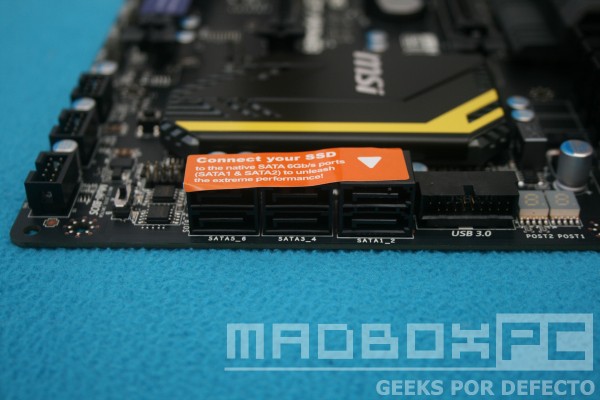

Bastante escueta en la cantidad de puertos SATA. Todos controlados por el Chipset Z77 tenemos 2 puertos SATA 6Gb/s (SATA 3) y 4 puertos SATA 3Gb/s (SATA 2).

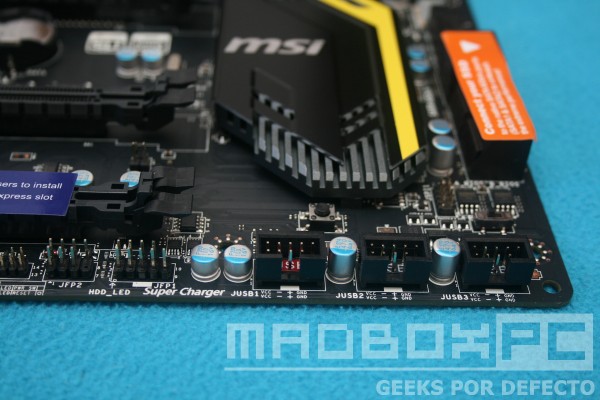

Varios headers USB 2.0, se agradece el soporte para cargar dispositivos que necesitan más corriente que los clásicos 5v, en MSI esta tecnología se denomina Super Charger. Tenemos un buen posicionamiento de los headers USB 2.0. Al estar de este lado de la placa, en los gabinetes con la fuente en su parte inferior, evita que se ocasionen topes y permite que se ordenen los cables de mejor manera.
Tenemos el conector de audio y un par de conectores para fans.

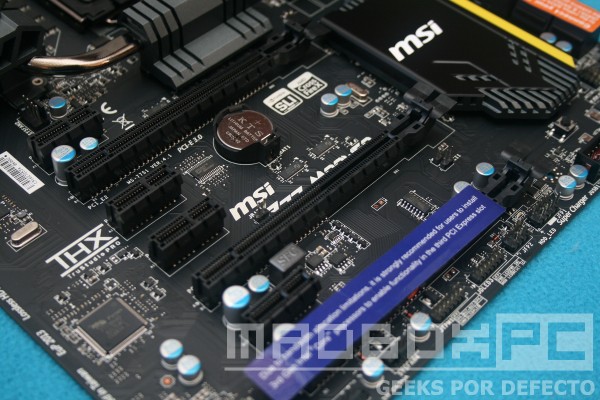

La placa cuenta con 3 PCI-ex de 16x y 4 PCI-ex de 1x pero solamente soporta 2-way CrossFireX™ y 2-way SLI™.

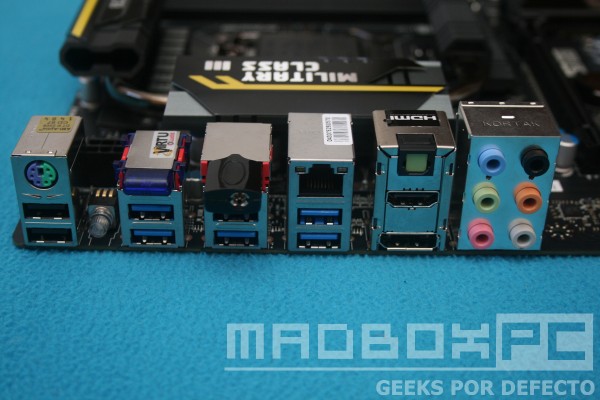

Tenemos un muy generoso panel trasero. De izquierda a derecha tenemos el Gaming Device Port, diseñado para mouse y teclados Gamer con un mayor enchape de oro y con puertos USB 2.0 totalmente optimizados para los Gamer profesionales. Botón CLR_CMOS, 6 puertos USB 3.0, 1 puerto RJ45 para LAN, 6 jacks de 3.5 para audio, salida óptica de audio, puerto DisplayPort y HDMI. Incluye también un dongle WIFI y uno Bluetooth.

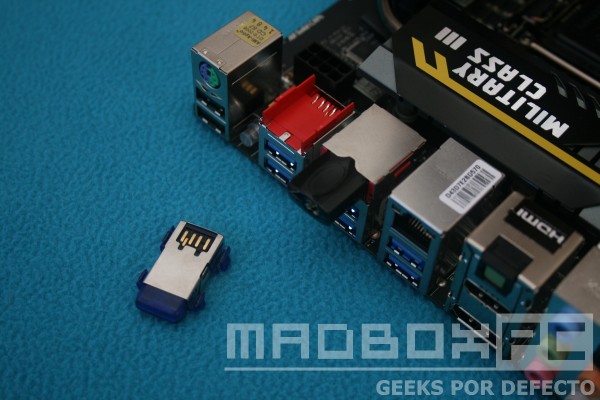

Tanto el dongle WIFI como el Bluetooth son removibles de la placa.
Metodología y plataforma.
Plataforma de pruebas.
Procesador - Intel Core i7 3770K
Placa Madre - MSI Z77 MPOWER
- Gigabyte GA-Z77X-UD3H
- Intel DZ77GA-70K
Refrigeración - XSPC Raystorm Waterblock
- Swiftech 240 Xtreme Performance Rad
- Swiftech MCP655-B Pump
- 2 x Noctua NF-F12 PWM
- XSPC Dual Bay Reservoir
Memorias - Gskill Ripjwas X 2x4GB 2133MHz 9-11-9-28
VGA - NVIDIA GTX 680
Fuente de Poder - EVGA SuperNOVA NEX 1500 Classified.
SSD - OCZ Vertex 3 120GB
Monitor - Viewsonic VA2231wm
Software.
- Windows 7 x64 Ultimate SP1
- Cinebench 11.5
- Aida 64
- Sisoft Sandra
- Fritz Chess Benchmark
-7-Zip
- PCMark 7
- Unigine Heaven HW Bot Mod
- 3DMark Vantage
- 3DMark 11
- Hard Reset Benchmark
- Lost Planet 2 Benchmark
- STALKER Call of Prypiat Benchmark
- Metro 2033 Benchmark
- Alien vs Depredador Benchmark
- Crysis 2 Benchmark
La metodología utilizada en este review es exactamente la misma que utilizamos en los reviews de placas madres y/o de CPUs que hemos realizado anteriormente. Solamente actualizamos algunas versiones de programas para mantener los resultados lo más frescos posible. Todas las pruebas fueron ejecutadas 3 veces, indicando como valor final y presentado el promedio estable de las corridas. El sistema se mantuvo bajo sus condiciones stock en todo momento, se deshabilitó Cool&Quiet/Turbo Core y los juegos corrieron sin PhysX y a una resolución de 1920×1080 (FullHD).
Pruebas Sintéticas.

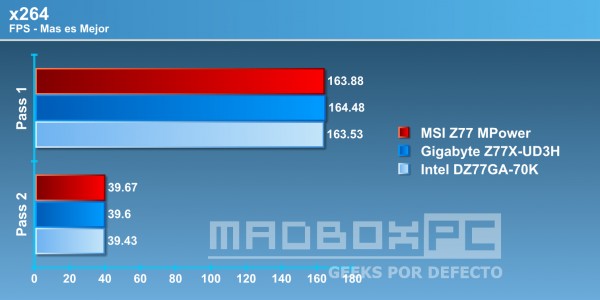

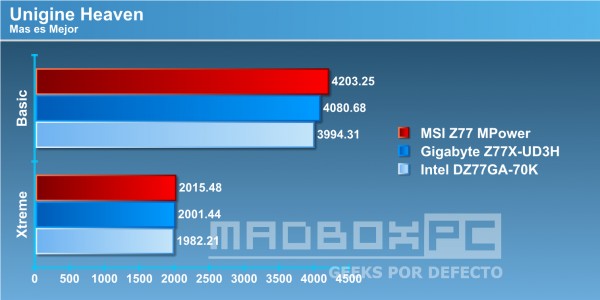

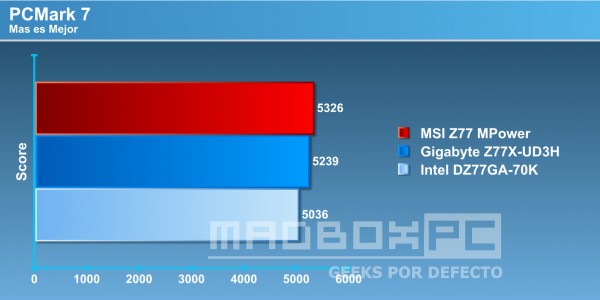

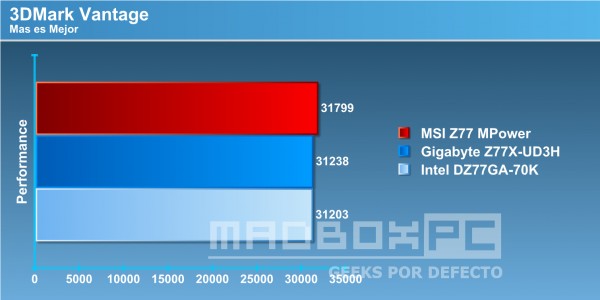

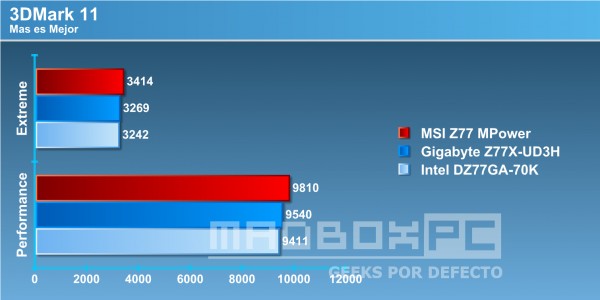

Esta placa rinde extremadamente bien en estos bench, se nota las optimizaciones a nivel de BIOS que esta placa incluye.

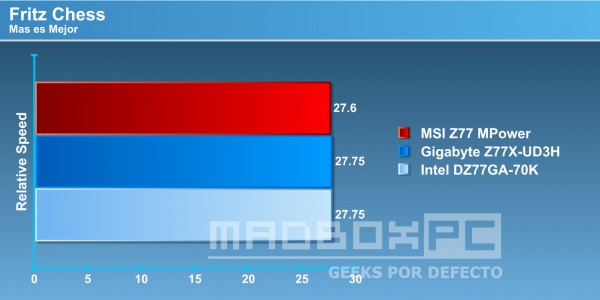

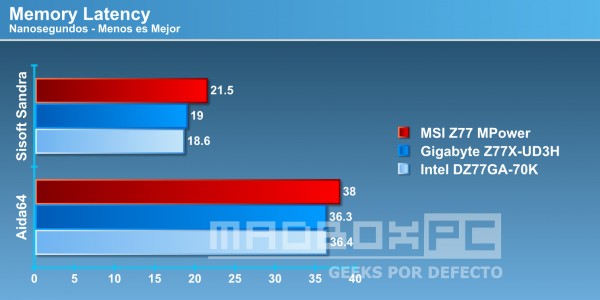

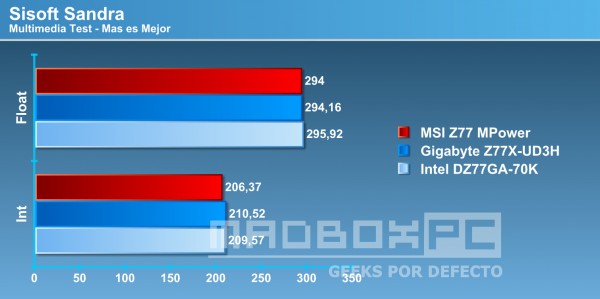

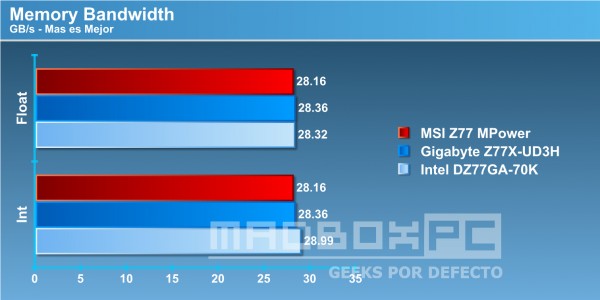

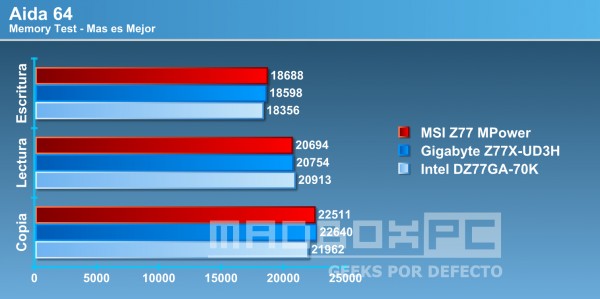

La placa si bien no sobresale de gran manera, pero se defiende bastante bien en el apartado de memorias.

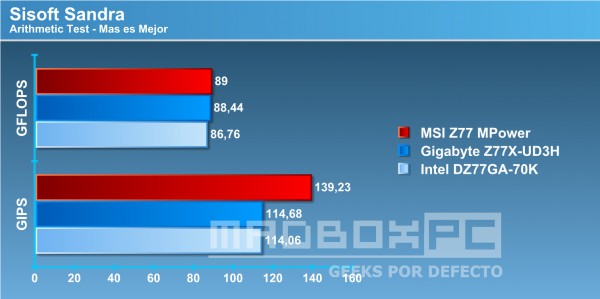

La placa si bien no destaca en el general tiene un excelente desempeño en el calculo de aritméticas.
Es ligeramente más lenta que las demás placas. Las optimizaciones de la BIOS se limitan a los Benchs de HWBOT.

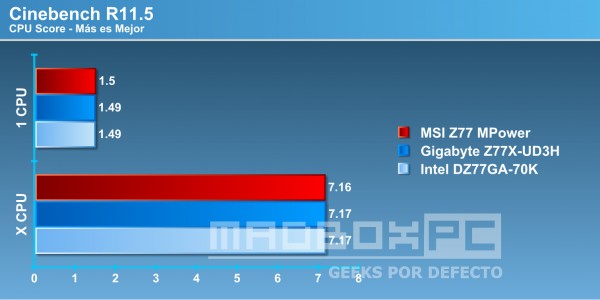

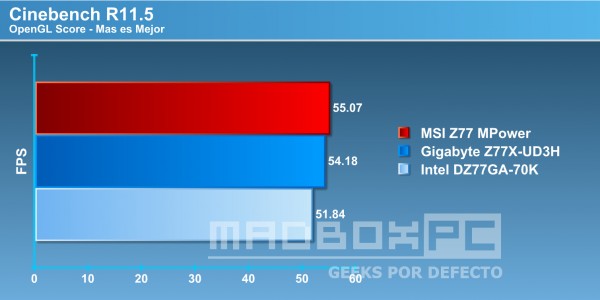

En Cinebench, la placa vuelve a destacar.
Pruebas Reales.

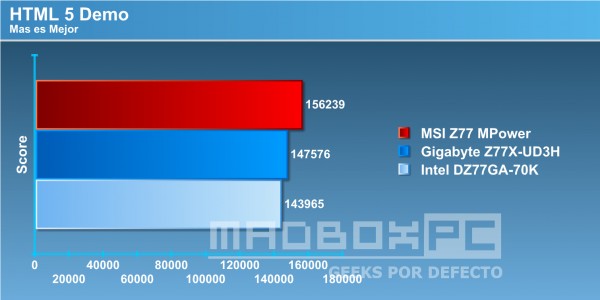

En pruebas reales la placa esta dentro de los rangos, destacando en HTML5. Veamos los juegos.

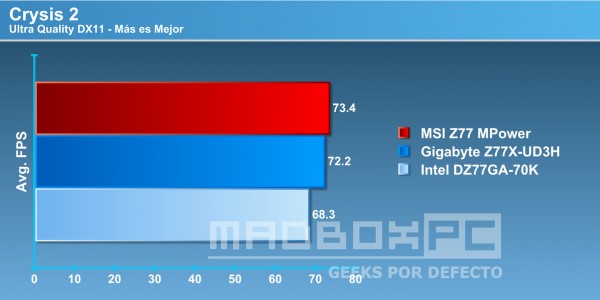

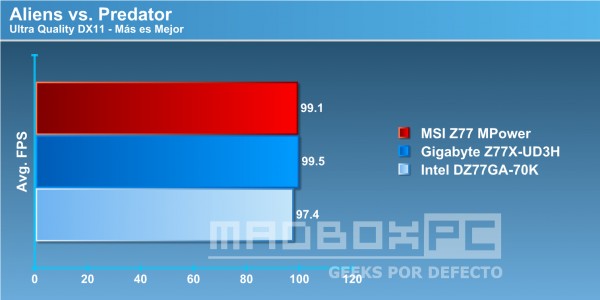

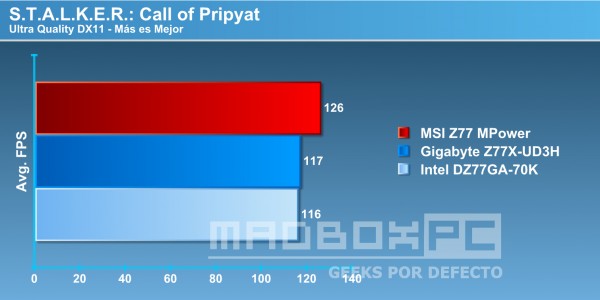

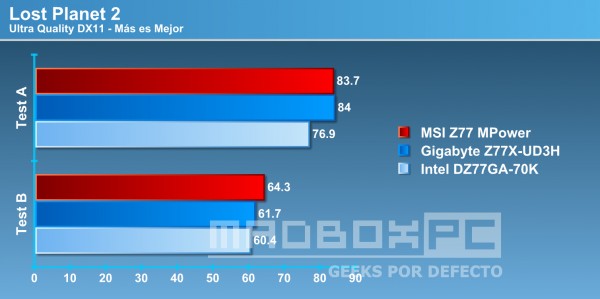

La placa rinde de manera excepcional en todos los juegos probados.
Overclock.

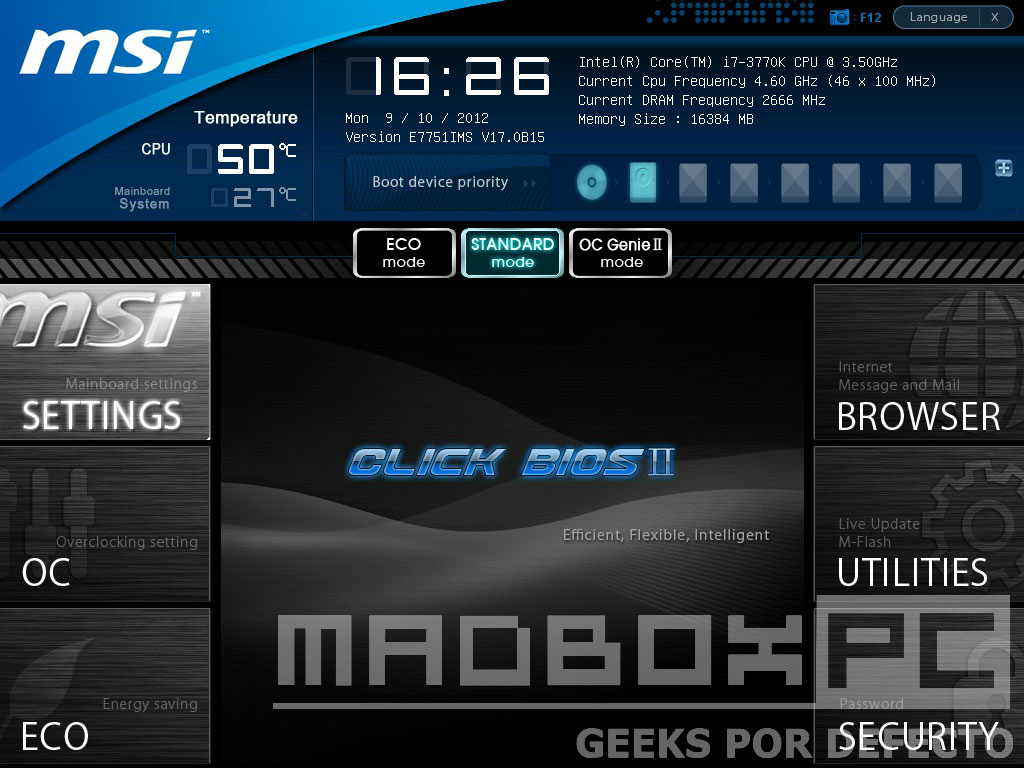

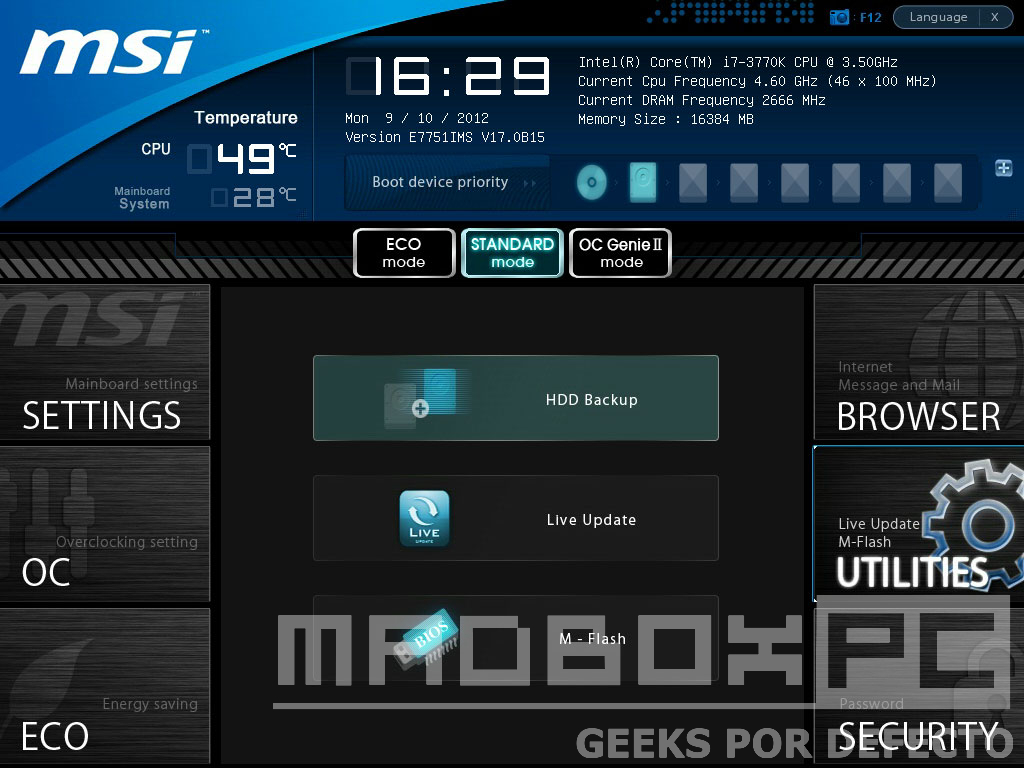

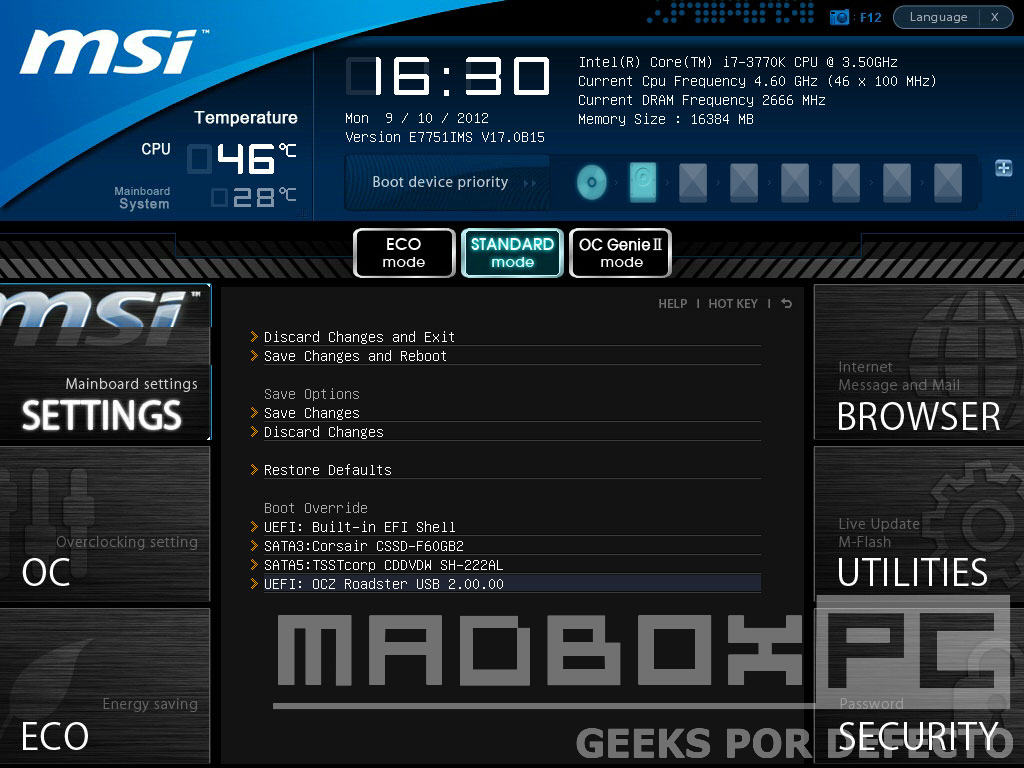

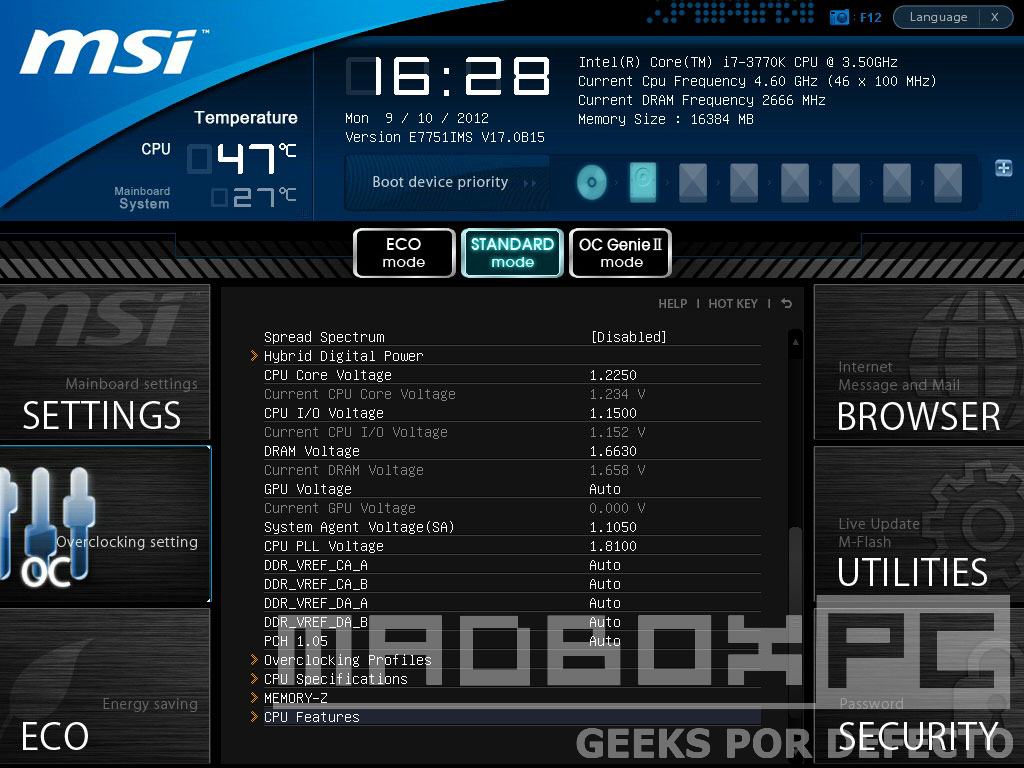

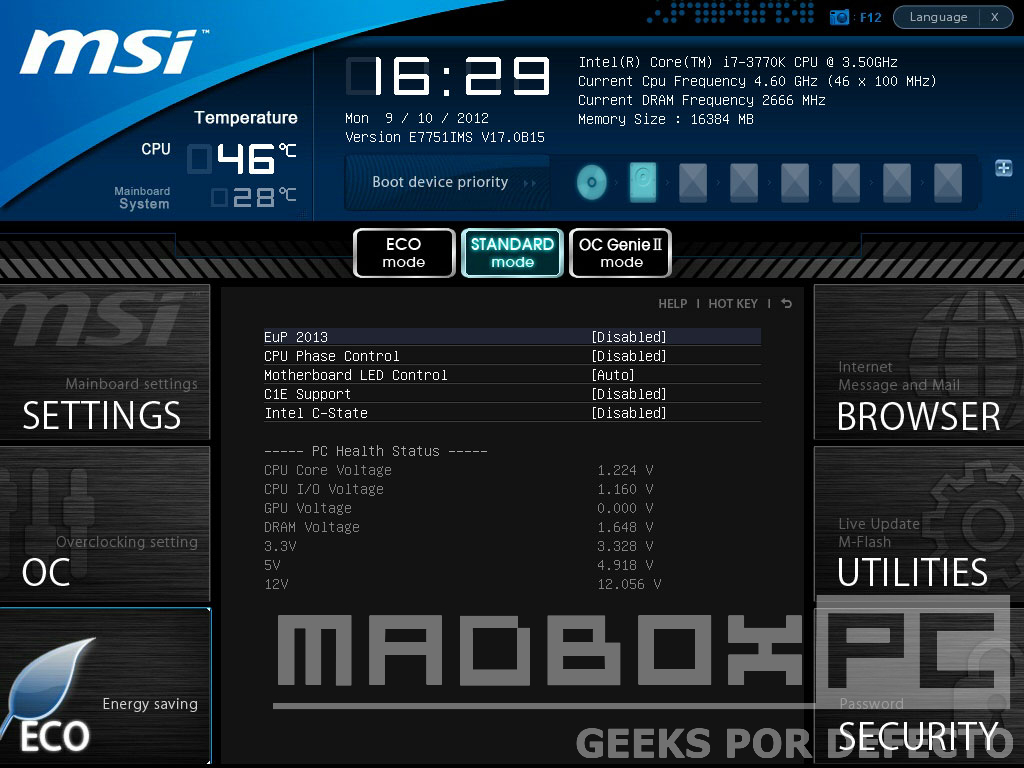

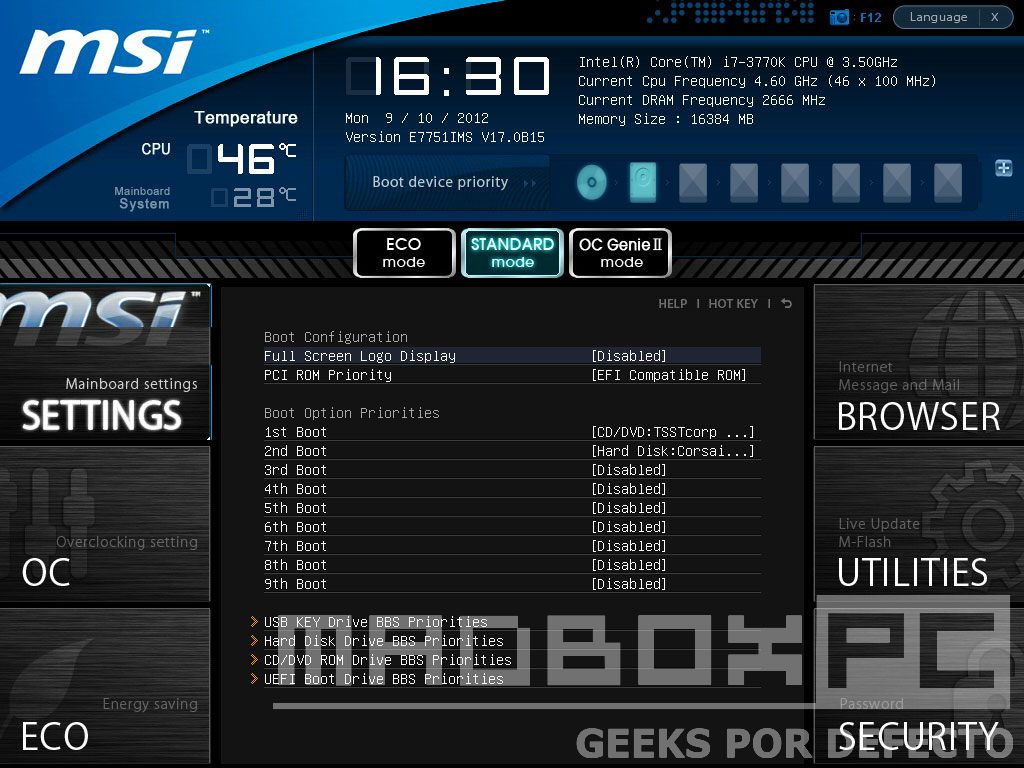

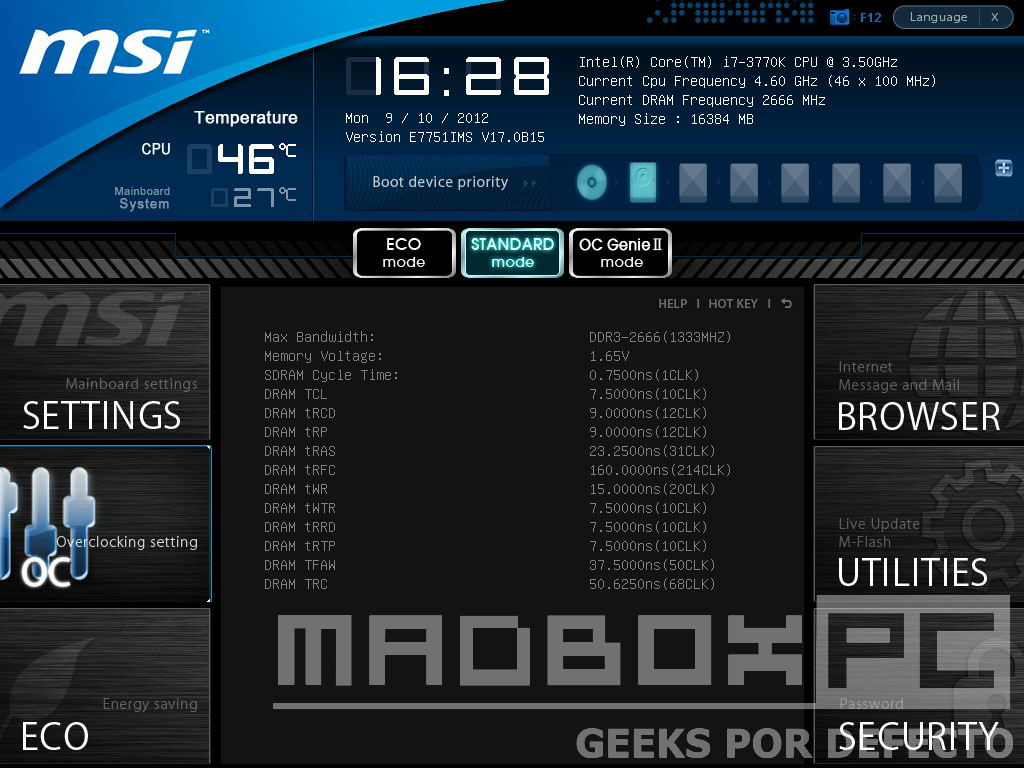

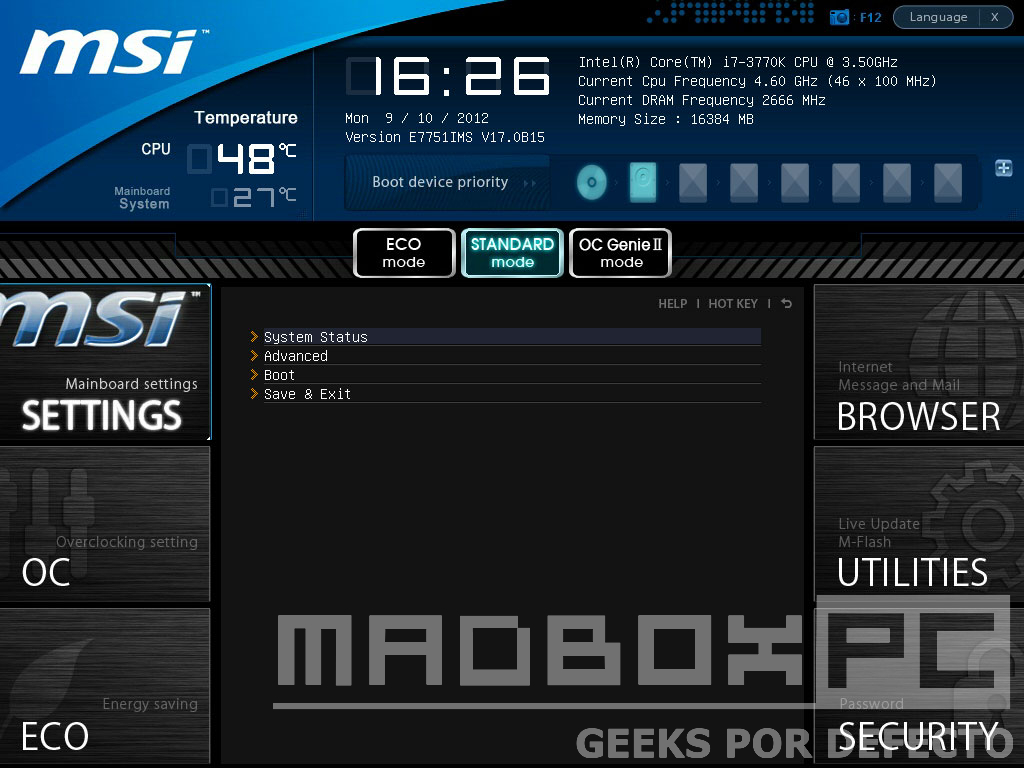

Antes de empezar, demos un pequeño paseo por la BIOS de la placa.
[nggallery id=1029]

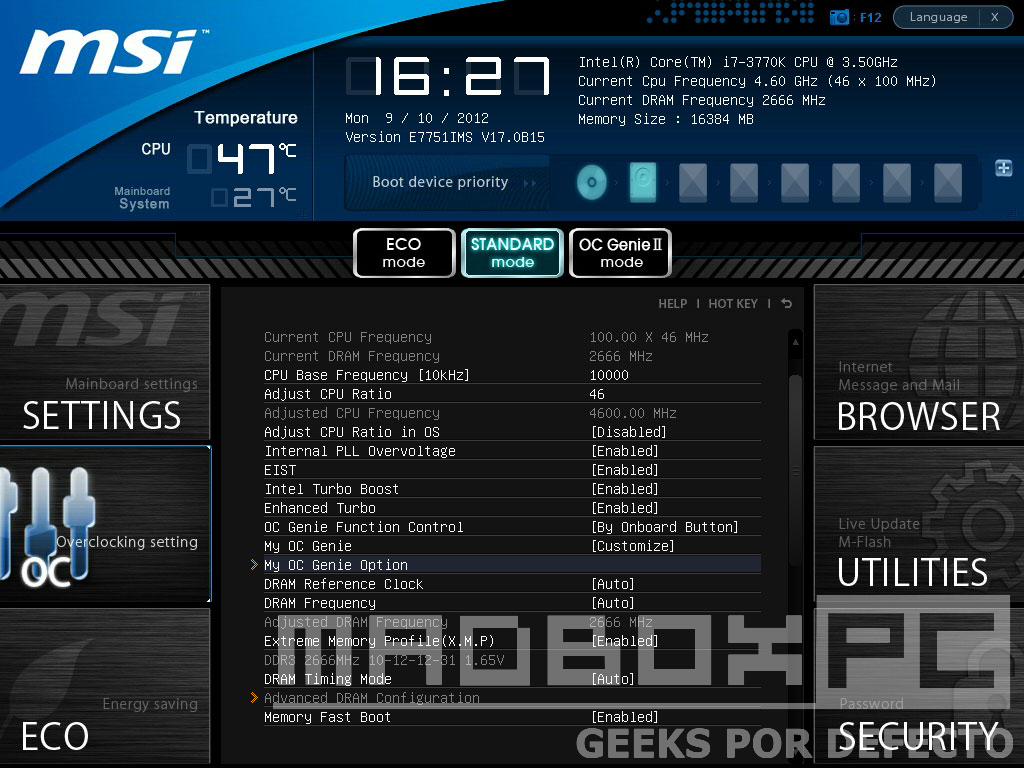

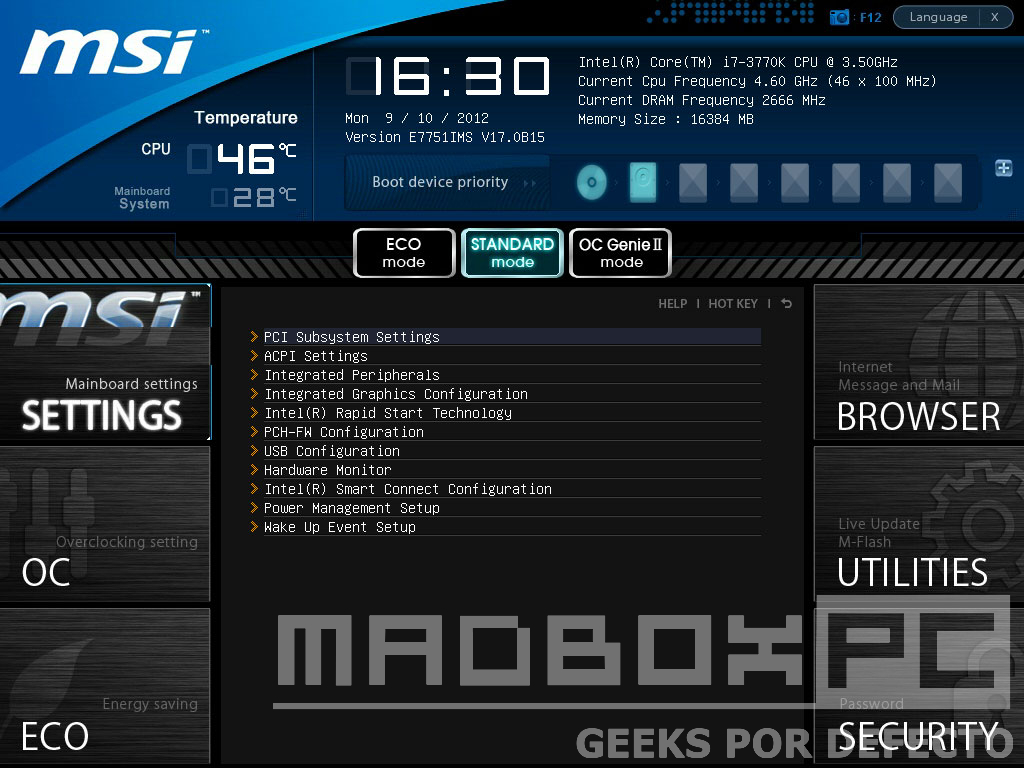

Como pueden ver, si bien es muy completa pero se extraña la presencia de una mayor cantidad de controles de voltajes. Luego de este tour, actualizamos la BIOS y nos lanzamos al OC. Hicimos 2 pruebas: OC Genie y OC Manual.

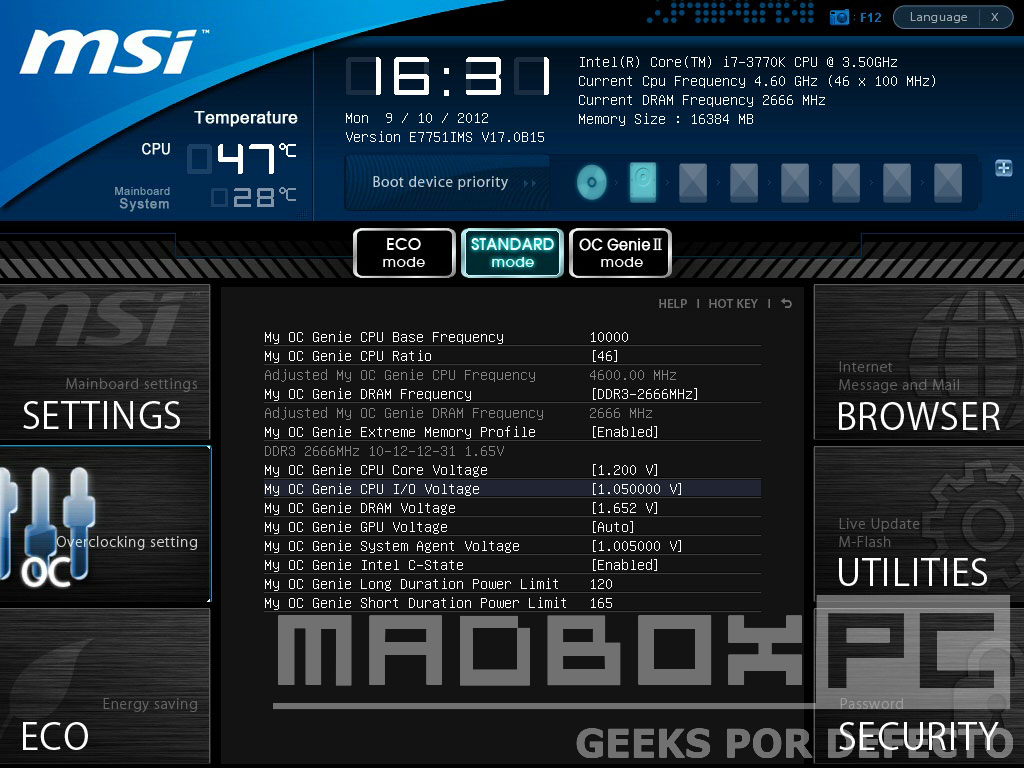

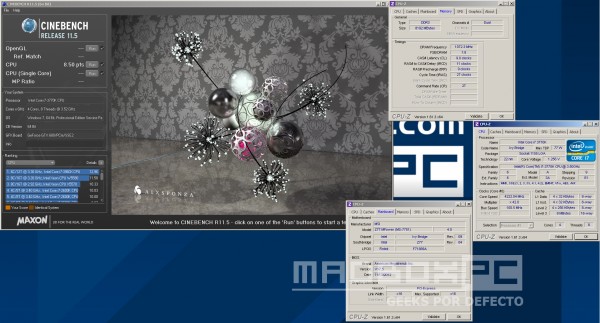

Al apretar el botón OC Genie y luego prender el sistema veremos 2 cosas: Se activa el perfil XMP de las memorias y tenemos un leve Overclock de 700MHz al procesador manteniendo un bajisimo voltaje, probamos estabilidad y voilà:

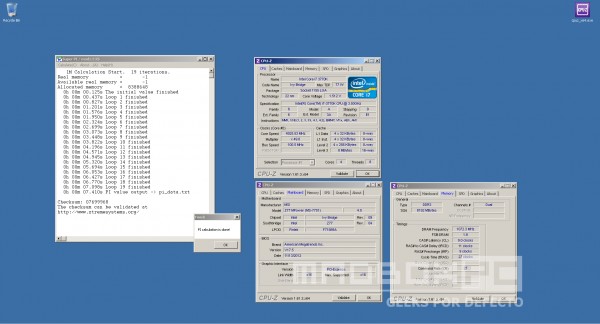

Pasamos de un CPU Score de 7.16 a 8.5, nada mal. Ahora, fuimos un poco más lejos y llevamos manualmente a nuestro procesador a los 4.9 GHz y corrimos Superpi 1M
Logramos un muy respetable tiempo de 7.4s. ¿Que tiempo logran ustedes?
Palabras Finales.
MSI utilizó todo el feedback recibido en sus MOA para lograr esta placa y si bien hay algunos puntos que debe pulirse, en cuanto a rendimiento de aplicaciones generales, tenemos entre manos una muy buena placa. Tiene un muy buen potencial de OC y rinde de excelente manera en los juegos. Algo que no nos gustó fue el bundle. Pese a ser una placa relativamente cara, incluye demasiado poco si lo comparamos con las placas que compiten en este rango de precio. La inclusión de dongles WIFI y Bluetooth se agradece de sobremanera y el echo de que sean removibles es un magnifico plus. La BIOS es muy completa, pero extrañamos una mayor cantidad de opciones de voltajes, pero incluye todo lo que necesitamos para correr nuestro sistema de manera sólida y eficiente. La MSI Z77 MPower es una muy seria opción a considerar para cualquier PC, sea Gamer o para derechamente el Overclock del más alto nivel.
